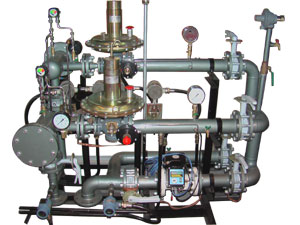

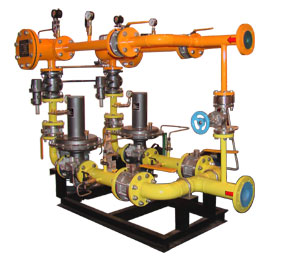

直燃调压箱(站)
简介：
我国城镇用直燃设备（燃气锅炉、燃气空调、燃烧机一般采用50-150mbar的低压)。针对此类设备的用气特点,我司专门采用国内外优质的直燃式调压器,开发了系列直燃设备专用调压箱（站）。该系列调压箱（站）针对工业用气的特点（流量骤变、启闭迅速、不间断供气）而专门设计制作。
该调压箱（站）具备过滤、调压、计量等多种功能；调压站还具有在流量范围变化大的工况条件下，反应迅速、出口压力稳定、关闭精度高等特点，能更好地满足工业和民用直燃设备的使用要求。
特性特点
特点：
1、调压箱主要部件有：主调压器、超压切断装置、流量计、控制
仪表等均采用国内外优质名牌，以保证设备的高质量、高精度
和高可靠性。
2、调压箱配有高精度过滤器，过滤精度达5μm，差压表可反映滤芯肮脏的程度，用户可及时更换滤芯。
3、调压器配备超高/低压自动切断装置及安全放散装置，当系统调压失控时，它能自动切断气源，保证系统压力稳定和安全。
4、调压箱可供双路调压，人工/自动切换，以确保系统安全可靠地连续供气。
5、调压设备经过严格的耐压及气密性试验以保系统无泄漏安全运行。
技术参数
调压箱型号
YWH-200A/B
YWH-300A/B
YWH-600A/B
YWH-1000A/B
YWH-2000A/B
YWH-3000A/B
主调压器
A109
A149
MBN/40
MBN/50
MBN/80-BP
MBN/100-BP
RTZ-SL
133L
133L
133L
133L
RTJ-N
进口压力范围(Mpa)
0.1-0.5
0.1-0.5
0.1-0.5
0.1-0.5
0.1-0.5
0.1-0.5
出口压力范围(Kpa)
2.4
2.4
2.4
2.4
2.4
2.4
****流量(天然气Nm
3
/h)
≥200
300-400
500-800
900-1000
2000-2800
300-4000
进口管径
DN50
PN1.6
DN50
PN1.6
DN65
PN1.6
DN80
PN1.6
DN125
PN1.6
DN150
PN1.6
出口管径
DN50
PN1.6
DN65
PN1.6
DN100
PN1.6
DN125
PN1.6
DN200
PN1.6
DN200
PN1.6
进/出口管中心距
(mm)d
A
850
810
900
930
2070
2050
B
850
810
900
930
2070
2050
箱体尺寸
(mm)
a×b×c
A
1300×1000×1130
1300×1000×1280
1500×1200×1850
1550×1200×1900
2700×1460×2200
2730×1650×2310
B
1300×550×1130
1300×550×1180
1450×750×1600
1650×850×1600
2700×960×1800
2730×1060×1800
调压精度(δP2)
≤±5%
关闭精度
≤10%
工作温度
-20℃ - +60℃
适用介质
城市煤气、液化石油气、混气、天然气及腐蚀性气体
