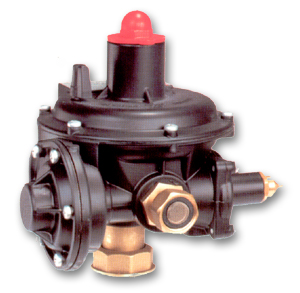

R70




◆型号

R/70和R/70-AP：进口和出口直角连接R/72和R/72-AP：进口和出口水平连接

       ◆结构配置
◆两级调夺
◆内部放散阀(只在R/70和R/72型安装)
◆超压和低压切断阀
◆人工复位
◆内部过滤器



　技术特性

  允许压力
R/70 R/72
Pe.max:
6bar
R/70-AP R/72-AP
Pe.max:
10bar
  进口压力范围
R/70 R/72
Bpe:
0.1～6bar
R/70-AP R/72-AP
Bpe:
0.1～10bar
  压力设定范围
R/70 R/72
Wh:
15～70mbar
R/70-AP R/72-AP
Wh:
70～300mbar
调压精度
Ac:
≤±5%
关闭压力
Sg:
≤+10%
流量(天然气)
Q:
≤100Nm3/h

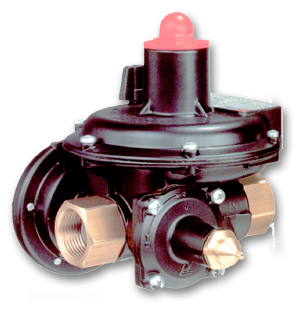

R72


  ◆内装超压切断阀
自力式气动控制
超压切断设定压力　Who:30～380mbar
低压切断设定压力　Whu:8～155mbar
切断精度　AG:±5%
反应时间　Ta:≤1sec.
◆调压阀口孔径
19/32"
◆螺纹连接
R/70，R/70-AP 3/4"×G11/4"BSP(3/4"×11/4凸螺纹)
R/72，R/72-AP 1"BSP(1"凸螺纹)		       ◆温度
工作温度　-20℃～+60℃
环境温度　-30℃～+60℃
◆可选配置
·不带放散阀
·不带低压切断装置
·进口和出口法兰水平连接DN25　PN16　UNI/DIN
·平面软式密封
·球锥金属与金属密封
·进口和出口旋转螺帽套式水平连接
◆适合气质
各种燃气
