FL系列调压器具有以下特点： ◆与同等口径的传统调压器相比较，具有更大的流量，这主要是由于气体直流通过。 ◆将整体尺寸降到了最低。 此类调压器带有指挥器，具有如下特点： ◆非常高的调压精度，即使在进口气流非常紊乱的情况下。 ◆调整输出压力仅需更换指挥器的校准弹簧。 ◆用途广泛。 ◆内含安全装置：皮膜破裂调压器即关闭。 可选型号： ◆FL自动控制调压器，用于高中低压力。 ◆FL-E监视器，安装在调压器上游，作紧急装置。 ◆MFL调压器与监控器组合，中间不必加法兰，体积极小。 法兰连接:DN25-DN150 ANSI 150 ANSI 600 （也供应其他标准） 符合DIN 3380标准，耐压达lOObar．(ANSI 600) |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
应急调压器（监视器） 越来越多的监视器或应急调压器被用来当作调压站内的安全装置，其目的是保护调压站防止超压，因为在主工作调压故障时，即可能产生高压。 FL-E系列可当作监视器装在工作调压器上游，受工作调压器出口压力控制。当压力超过上限时，监视器即开始工作，将压力调整到设定点。 FL-E监视器并非一般安全阀（如放散型或关断型）的替代品，但常与放散阀或切断阀一起使用，事实上，放散阀与切断阀都有其缺点，前者排放大量气体至大气中，后者立即阻断气流使配气系统瘫痪，监视器的目的即为避免此情形发生或减轻，因此安全阀仅需应付无法预料的情况 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|

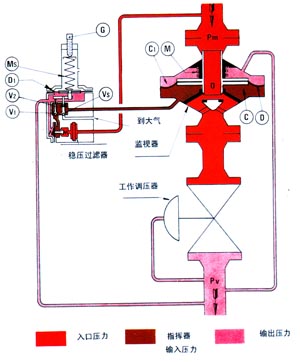

监视指挥器与调压指挥器的不同点在于它缺少校准孔(F)，
其压力调整稍高于调压器，当调压指挥器正常操作时，弹簧
(MS)力量大于皮膜(Dl)下方压力(PV)，阀(Vl)和(V2)分别在
开和闭的位置，阀室(C)接收全部指挥器的供应压，供应压大
于阀室(Cl)的压力，保持阀(O)打开，当压力(PV)升高至指
挥器设定点时，皮膜(DI)的压力超过弹(MS)的动作，于是
阀(V1)(V2)分别变成闭和开。容纳指挥器供应压的盅(C)从
阀(V2)排出压力，让弹簧(M)和皮膜(D)的压力(PV)推动阀盘
(O)至调压位置，监视指挥器也有放散阀(VS)，优先排放气体
至大气，使监视器反应迅速 应急调压器的调节与主调压器类似，监视器设定点必须稍高于正常 输送压力，不过设定值不能事先定，应根据现场实际情况定 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|

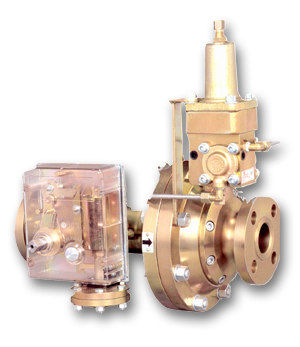

用特殊短管结合两只FL-BP调压器，与传统的分离式监
视器和调压器相比，其体积大为缩小。
监视器和主调压器加起来的体积往往不适合现有空间，
为解决这种常发生的问题，于是设计了MFL-BP调压器，其
监视器与主调压器给合成一体，但仍保留完全独立操作模式。
MFL-BP调压器的基本元件为单元式设计，很容易就能
组合两个不同工作范围的调压器为一体，使体积大大减少，
不必因空间问题牺牲安全装置。
特殊短管连接监视器与主调压器
采用的零件1 00'70与标准型相同。
仅除去监视器的出口法兰和主调
压器的入口法兰，该二法兰则由
特殊短管取代 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
