- 专门设计用于商业/工业供气系统安全，准确的调压过程，****流量可达1万标准立方英尺/小时(scfh)
- 适用于天然气和所有非腐蚀性气体介质 |
| |
|
| |
- 入口压力范围大
- 极短的反应时间
- 带内部泄压阀(R或LR型)或不带内部泄压阀(P型)
- 可选带内置超压切断阀(OPCO)或组合式超压/低压切断阀(OPCO/UPCO) |
| |
|
|
| |
|
| |
****入口压力 |
150磅/平方英寸(psig) |
出口压力范围
|
10到350毫巴表压(4"到140"水柱)
|
弹簧编号 |
6"到14"水柱 |
960 |
12"到22"水柱 |
961 |
20"到40"水柱 |
962 |
1"到3"磅 |
963 |
2"到6"磅 |
964 |
孔板口径 |
直通阀体 |
推荐的****入口压力 |
5mm |
150磅 |
7.5mm |
100磅 |
10mm |
60磅 |
15mm |
45磅 |
20mm |
15磅 |

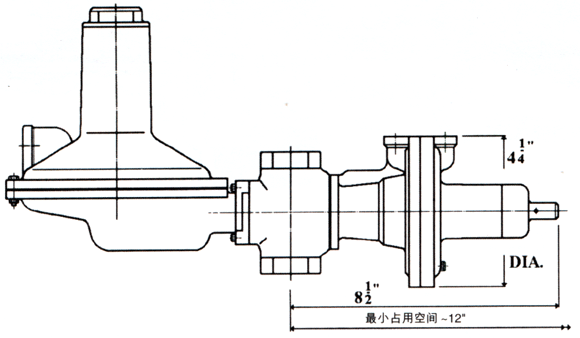

尺寸 |
直通阀体 |
螺纹连接采用BSP或NPT标准 |
入口：1 1/2"或2" |
|
出口：1 1/2"或2" |
|
入口：2" |
法兰连接采用ASA或PN标准 |
出口：2" |
|
环境温度范围 |
-40℃ to +60℃ |
|
|
| |
|
| |
| |
|
|
| |

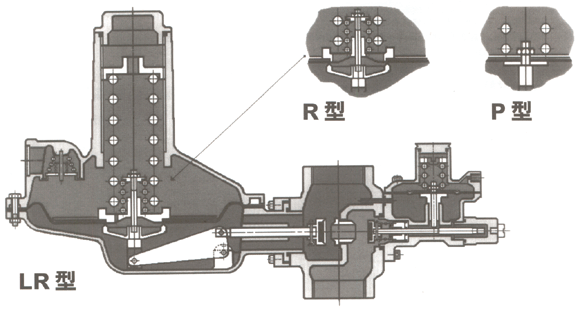

使用内部泄压阀（IRV）进行超压保护有三个选项
- P型 - 无内部泄压阀
- R型 - 全量内部泄压阀
- LR型 - 限量内部泄压阀
两种内部泄压阀，R或LR，其设定值可以分别调到任何出口压力值。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
内置的超压（OPCO）和组合式超压/低压（OPCO/UPCO）切断阀可安装于调压阀阀体的后部，当调压阀的输出压力高于或低于任何一个预设的压力时，此OPCO或OPCO/UPCO都将自动关闭并切断气流。
预设压力完全可以在现场调整。此类切断阀只有在把造成压力异常的故障排除后，才可人为打开。否则，即便压力自行恢复，阀门仍然保持关闭。 |
|
| |
|
|
|
| |
290超压切断阀 |
309组合式超压/低压切断阀 |
弹簧编号 |
弹簧范围 |
弹簧编号 |
弹簧范围 |
弹簧编号 |
弹簧范围 |
861 |
14"到28"水柱 |
1175 |
20"到45"水柱 |
1138 |
4"到10"水柱 |
868 |
27"到67"水柱 |
1174 |
45"到90"水柱 |
|
|
290H超压切断阀 |
|
|
|
|
|
868 |
2到71/2psig |
|
|
|
|
|
| |
|
| |
阀体 |
压铸铝 |
孔板 |
黄铜或不锈钢 |
薄膜外壳 |
压铸铝 |
切断阀（如果选配得话） |
压铸铝 |
阀头和薄膜 |
丁腈橡胶 |
|
| |
|
| |
| |
|
|
| |

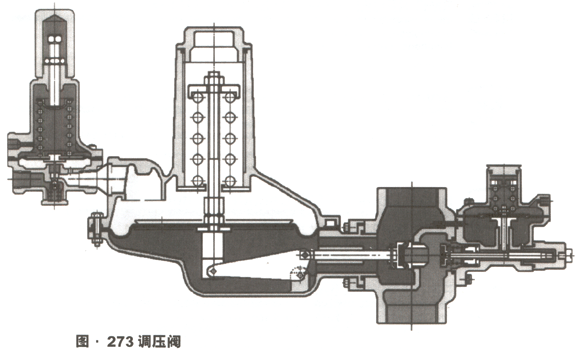

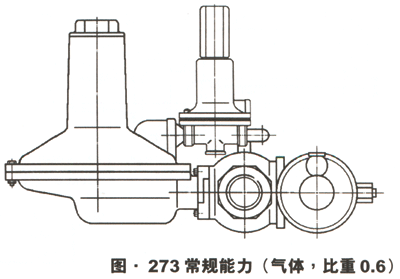

- 加装先导阀对出口压力实现极其精确的控制
- 主调压阀为弹簧加载关闭
- 易于维护，松开四个螺钉即可将薄膜外壳从阀体上取下。 |
|
| |
|
|
|
| |
 |
| |
|
| |
****入口压力 |
150磅/平方英寸(pisg) |
出口压力范围(pisg) |
30-30 pisg |
|
先导阀弹簧范围 |
3-20 |
27212/绿 |
5-20 |
27022/绿 |
孔板口径(mm) |
20 |
|
尺寸 |
1 1/2"或2" |
螺纹连接 |
2" |
法兰连接 |
环境温度范围 |
-40℃～+60℃ |
|
|
| |
|
| |
| |
|
|
| |
应用
- 专门设计用于安全，准确的调压过程，****流量可达1万标准立方英尺/小时(scfh)。用于不能有外部排放管线的建筑物内
- 通常被称作“无放空调压阀”。广泛应用于商业和工业的气体减压。
- 适用于天然气和所有非腐蚀性气体介质
特性
- 带内置超压切断阀(OPCO)或组合式超压/低压切断阀(OPCO/UPCO)
- 调压阀和切断阀均与安全薄膜组装作一起，从而当主薄膜泄漏或破裂时，防止气体泄漏至大气，或者，将泄漏限制在一个安全和允许的程度。
- 切断阀还可配有一个热敏(t型)开关，当阀门周围过97℃时，将自动关切断阀并切断气流。
- “t型”切断阀的阀体为铸钢，而非274型的铸铝：另外，阀内件(孔板、阀头等)为不锈钢而非黄铜。如果调压阀本身置于火焰中则热敏 切断阀动作，调压阀本体和切断阀的设计承受噢650℃并将气体外泄限制在最小程度。 |
|
| |
|
|
|
| |
 |
| |
|
| |
| |
|
|
| |
弹簧范围、孔板尺寸和切阀弹簧等数据说见274型的参数
SD型调压阀不能选带内部泄压阀。通常此款调压阀配有一个超压切断阀(OPCO)或组合式的超压/低压切断阀(OPCO/UPCO) |
|
| |
|
|
|
| |
|
| |
阀体 |
铸铁 |
孔板 |
不锈钢 |
薄膜外壳 |
压铸铝 |
切断阀阀体 |
铸钢 |
阀头和薄膜 |
丁腈橡胶 |
|
| |
 |
| |
|
| |

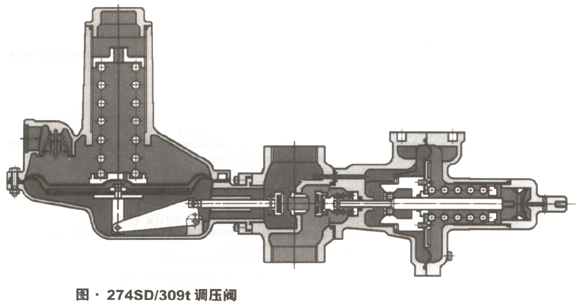

图·274/309t 调压阀 |
出口压力 |
入口压力 |
|
流量 |
|
|
bar |
磅/平方英寸 |
立方米/小时 |
标准立方英尺/小时 |
500毫巴 |
2 |
30 |
500 |
17，650 |
(7.5磅) |
5 |
75 |
650 |
19，400 |
|
|
|
|
|
1巴 |
2 |
30 |
500 |
17，650 |
(15磅) |
5 |
75 |
1，000 |
35，300 |
|
|
|
|
|
2巴 |
5 |
75 |
1，060 |
37，400 |
(30磅) |
|
|
|
|
|
| |
|
| |
|
| |
| |
| |
