介绍

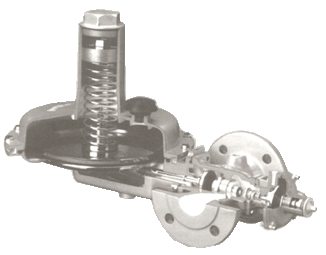

    270 MK2系列是一种直接作用、单薄膜、弹簧加载打开、杠杆操作的调压阀,适用于各种减压系统。
    通过更换不同口径的空板,调压阀可以确保控制不同的入口压力和流量。
    适用于各种非腐蚀性气体,如天然气、工厂煤气、氮气、二氧化碳、丙烷和丁烷。




 应用




    设计用于民用设施的减压,商用设施、小型工业供气系统,如燃烧炉、加热单元、镉炉和其它要求准确、安全的压力控制的设备。




 口径范围




 1/2"和2" 螺纹BS21 Rc,Rp 和NPT
DN50(2") 法兰BS4504 PN16 和ASA等级150




 安装




   调压阀可以根据现场条件以任何角度安装,担需注意防止水汽和固体颗粒进入放空口。为得到最优性能,安装角度应当为薄膜水平,弹簧竖直向上。
   重要的一点是:在管线上安装时需预先去除管道应力,避免不平衡力加在阀门连接处。




 应用条件


****入口压力
(取决于所配孔板口径)

出口压力范围
270 MK2 系列
270H MK2系列

偶然****出口压力

最小差压
内部泄压阀设定

温度范围

****到10.3巴表压(150psig)

10到350毫巴表压(4"到140"水柱)
320到500毫巴表压(128"到200"水柱)

700毫巴表压(280"水柱)
(OPCO****允许跳闸设定压力)

通常为35毫巴表压(14"水柱)
(高于出口压力设定值)

-20℃ to +60℃


 特点




调压阀和安全切断阀完全独立操作。
薄膜及其外壳可以以45°的间隔旋转360°,从而适应现场有限的空间。
调压阀外壳/阀头和安全切断阀都可以象组件一件地拆卸,保证了在不拆卸主阀的情况下进行在线维护。
操作压力范围大
内部或外部取压(ICL/ECL)




 弹簧选择

调压阀弹簧范围
出口压力范围
编号
颜色
毫巴表压
英寸水柱
1244
10-15
4-6
1245
15-20
6-8
1246
绿
20-28
8-11
1247
28-45
11-18
1248
45-75
18-30
1249
75-110
30-44
1250
桔黄
95-150
38-60
1251
140-225
56-90
1252
200-350
80-140
1263*
320-500
128-200
1253
OPCO设定弹簧用于与主减压阀连接
* 仅限270H系列,要求特殊调节旋钮

OPCO:安全切断阀
弹簧
出口压力范围
编号
颜色
毫巴表压
英寸水柱
861
35-90
14-36
1103
80-130
32-52
1104
120-250
48-100
1105
200-350
80-140
1254
340-500
136-200
1255
绿
450-600
180-240

UPCO/OPCO 安全切断阀
弹簧
出口压力范围
编号
颜色
毫巴表压
英寸水柱
OPCO
1109
40-55
16-22
1110
绿
50-110
20-44
1111
110-200
44-80
1140
银/红
150-250
60-100
UPCO
1138
蓝/绿
10-30
4-12

 OPCO和UPCO/OPCO最小设定值




P型:35毫巴(14"水柱)或高于调压阀设定值10%两者取大
R/LR型:配有内部泄压阀时,55毫巴(22"水柱)
当配有UPCO/OPCO时,P型最小差压为45毫巴(18"水柱);R/LR型(配有内部泄压阀)最小差压为65毫巴(26"水柱)

注:特殊要求时,可以装配309MP2系列超压切断阀从而使****跳闸压力达到700毫巴(280"水柱)




 制造材料

调压阀
阀体
铸铁:BS.2789
等级 400/18L20
下部/上部外壳,上盖和弹簧调整旋钮
铝合金:BS.1490
等级 LM24M
孔板和下盖,导向套筒
黄铜:BS.2874
等级 CZ 121
杠杆
不锈钢:BS.3416
等级 ANC 3B
阀门轴
不锈钢:BS.970
等级 416S29
弹簧支撑和薄膜盘
低碳钢:BS.1449
等级 CS4
泄压阀和主弹簧
弹簧钢:BS.5216
等级 HS3
铬钒合金:BS2803
阀座,O形杯
丁腈橡胶
薄膜
尼龙加强模制丁腈橡胶

安全切断阀
阀体
铝 BS.1490 LMG
不锈钢 BS.970 等级 316S31
阀门
铝等 BS.1474 等级 6082 TF
阀座
聚胺酯
薄膜和O形环
丁腈橡胶
弹簧调节旋钮
黄铜 BS.2874 等级 CZ121
弹簧
弹簧钢 BS.5216 等级 HS3

 孔板选择

孔板口径
****入口压力
MM
磅/平方英寸
5
10.3
150
7.5
10.3
150
10
10.3
150
15
5
72
20
4
60
25
2
30
30
1
15

 270R系列-OPCO-ICL

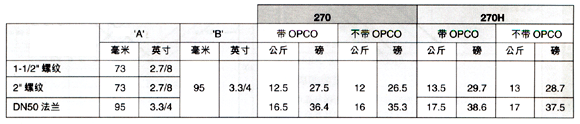

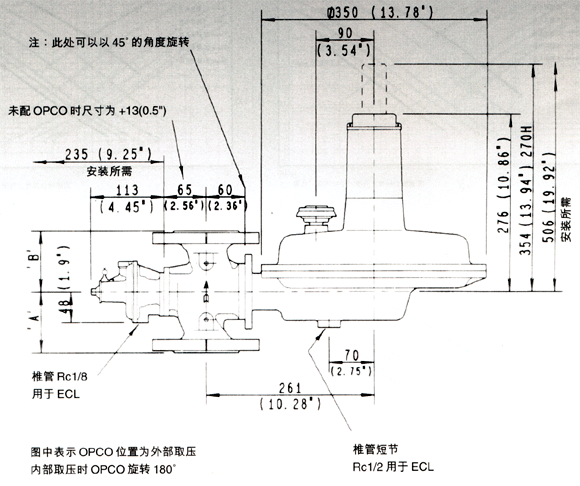

 尺寸和重量
