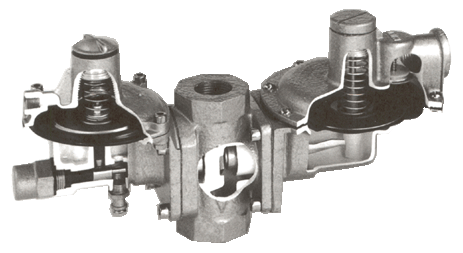

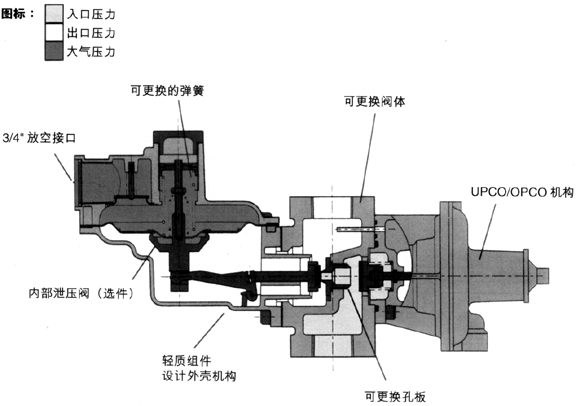

241系列是一种直接作用、薄膜操作、弹簧加载打开、杠杆操作的调压阀,适用于各种减压系统。
通过更换不同口径的空板,调压阀可以确保控制不同的入口压力和流量。
适用于各种非腐蚀性气体,如天然气、工厂煤气、氮气、二氧化碳、丙烷和丁烷。
|
|
|
|
|
|
|
|
|
|
|
|
|
设计用于民用设施的减压,商用设施、小型工业供气系统,如燃烧炉、加热单元、镉炉和其它要求准确、安全的压力控制的设备。 |
|
|
|
|
|
|
|
|
|
|
|
|
1/2",3/4"和1"螺纹BS.21 Rc,Rp 和NPT |
|
|
|
|
|
|
|
|
|
|
|
|
调压阀可以根据现场条件以任何角度安装,担需注意防止水汽和固体颗粒进入放空口。为得到最优性能,安装角度应当为薄膜水平,弹簧竖直向上。
重要的一点是:在管线上安装时需预先去除管道应力,避免不平衡力加在阀门连接处。 |
|
|
|
|
|
|
|
|
****入口压力
(取决于所配孔板口径)
出口压力范围
内部泄压阀设定
温度范围
|
****到10.3巴表压(150psig)
10到82毫巴压(4"到33"水柱)
20毫巴表压(8"水柱)
(高于出口压力设定值)
-20℃ to +60℃
|
|
|
|
|
|
|
|
|
◆ 调压阀和安全切断阀完全独立操作。
◆ 薄膜及其外壳可以相对于阀体旋转360°,并指向任何角度,从而在安装时适应有限的空间。
◆ 调压阀外壳/阀头和安全切断阀都可以象组件一件地拆卸,保证了在不拆卸主阀的情况下进行在线维护。
◆ 操作压力范围大
◆ 调压阀可以装配超压(OPCO)或低压/超压(UPCO/OPCO)安全切断阀。这些装置在出现气体压力异常时保护下游系统。 |
|
|
|
|
|
|
|
|
选项 |
描述 |
241P |
241LR |
241R |
P |
无入口泄压阀 |
■ |
|
|
LR |
带限流内部泄压阀 |
|
■ |
|
R |
带内部泄压阀 |
|
|
■ |
OPCO-MK2 |
MK2-标准超压切断阀 |
■ |
■ |
■ |
S.309LP-OPCO |
309LP系列超压切断阀(OPCO) |
■ |
■ |
■ |
S.309LP OPCO/OPCO |
309LP系列组合低压/超压安全切断阀 |
■ |
■ |
■ |
SD |
符合DVGW的安全薄膜 |
■ |
|
|
SD-OPCO |
安全薄膜加超压切断 |
■ |
|
|
|
例241-P-OPCO:241系列调压阀,不带内部泄压阀,带超压切断阀 |
|
|
|
调压阀弹簧范围 |
弹簧 |
出口压力范围 |
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
121 |
红 |
10-14 |
4-6 |
491 |
本色 |
13-25 |
5-10 |
307 |
绿 |
23-45 |
9-18 |
380 |
桔黄 |
43-67 |
17-27 |
768 |
蓝 |
55-82 |
22-33 |
|
有关SD调压阀弹簧范围的详情,请联系BD-RMG |
|
OPCO MK2:超压切断阀 |
弹簧 |
出口压力范围 |
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
861 |
棕 |
35-70 |
14-28 |
868 |
绿 |
60-175 |
24-70 |
|
有关SD OPCO调压阀弹簧范围的详情,请联系BD-RMG |
|
S.309LP-OPCO安全切断阀 |
弹簧 |
出口压力范围 |
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
861 |
棕 |
35-90 |
14-36 |
1103 |
金 |
80-130 |
32-52 |
1104 |
紫 |
120-250* |
48-100* |
|
* ****超压设定压力:175毫巴(70"水柱)S.241调压阀 |
|
S。309LP-UPCO/ OPCO安全切断阀 |
OPCO |
弹簧 |
出口压力范围 |
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
1109 |
灰 |
40-55 |
16-22 |
1110 |
绿 |
50-110 |
20-44 |
1111 |
银 |
110-200* |
44-80* |
UPCO |
1138 |
蓝/绿 |
10-30 |
4-12 |
|
* ****超压设定压力:175毫巴(70"水柱)S.241调压阀 |
|
|
|
|
|
|
|
◆ P型:35毫巴(14"水柱)或高于调压阀设定值10%两者取大。
◆ R/LR型:配有内部泄压阀时,55毫巴(22"水柱)
◆ 当配有UPCO/OPCO时,P型最小差压为45毫巴(18"水柱);R/LR型(配有内部泄压阀)最小差压为65毫巴(26"水柱) |
|
|
|
|
|
|
|
|
调压阀 |
阀体和阀盖 |
铸铁:BS.1452 |
下部/上部薄膜外壳和弹簧外壳 |
铝合金:BS.1490 |
薄膜托盘和放空盘 |
尼龙11 |
放空销,弹簧和金属网环 |
不锈钢:BS.970 |
孔板 |
黄铜:BS.249 |
阀座和O形环 |
丁腈橡胶 |
薄膜 |
丁腈橡胶 |
阀头,阀杆,弹簧调整和盖子 |
铝:BS.1476 |
杠杆,销钉,薄膜盘和轴 |
碳钢:BS.4360(防腐镀层) |
|
|
安全切断阀MK2 |
下部/上部薄膜外壳和弹簧外壳 |
铝合金:BS.1490 |
薄膜轴和复位轴 |
不锈钢:BS.970(尼龙表面) |
薄膜托盘,销钉,阀门和弹簧 |
碳钢:BS.4360(防腐镀层) |
薄膜和O形环 |
尼龙和氟化橡胶 |
阀座 |
聚胺酯 |
|
|
S.309LP OPCO/OPCO 安全切断阀 |
阀体 |
铝:BS.1490 LM6 |
轴 |
不锈钢:BS.970 316 S31 |
阀门 |
铝等级:BS.1474 6082TF |
阀座 |
聚胺酯:BS.1449 CS4 |
薄膜和O形环 |
丁腈橡胶 |
弹簧调节旋钮 |
黄铜等级:BS.249 CZ121 |
弹簧 |
弹簧钢等级:BS.5216 HS3 |
|
|
|
|

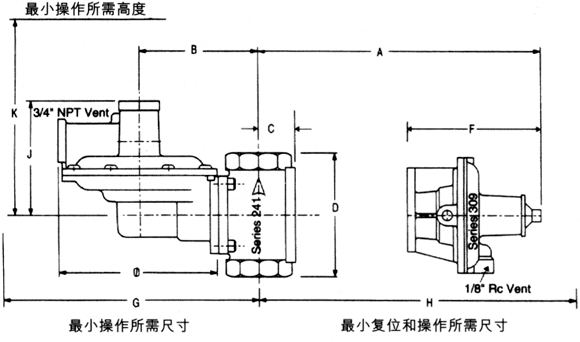

孔板口径 |
****入口压力 |
MM |
英寸 |
巴 |
磅平方英寸 |
2.5 |
1/8 |
10.3 |
150 |
3.5 |
- |
7 |
100 |
5 |
3/16" |
4 |
58 |
7 |
1/4" |
2 |
29 |
|
** 当配安全切断阀时只能使用公制尺寸的孔板 |
|
|
|
|
|
|
|
字母 |
11/2"-1"无OPCO |
11/2"-1"带OPCO |
11/2"-1"gkp S.309 OPCO |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
A |
100 |
4 |
100 |
4 |
100 |
4 |
B |
- |
- |
76 |
3 |
76 |
3 |
C |
40 |
11/2 |
- |
- |
- |
- |
D |
102 |
4 |
102 |
4 |
102 |
4 |
E |
127 |
5 |
127 |
5 |
127 |
5 |
F |
- |
- |
108 |
41/4 |
113 |
41/2 |
G |
200 |
8 |
200 |
8 |
200 |
8 |
H |
- |
- |
165 |
61/4 |
275 |
107/8 |
J |
94 |
33/4 |
94 |
33/4 |
94 |
33/4 |
K |
160 |
65/16 |
160 |
65/16 |
160 |
65/16 |
重量公斤 |
1.9 |
2.2 |
2.5 |
重量磅 |
4.2 |
4.9 |
5.5 |
|
|
|
|
|
