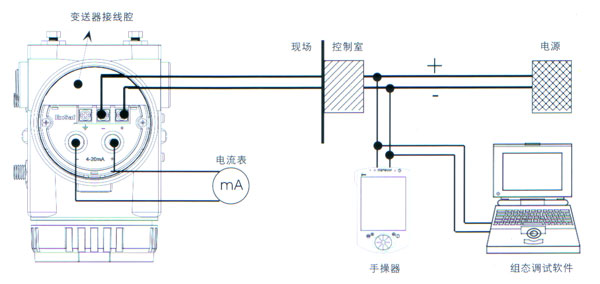

接线原理图

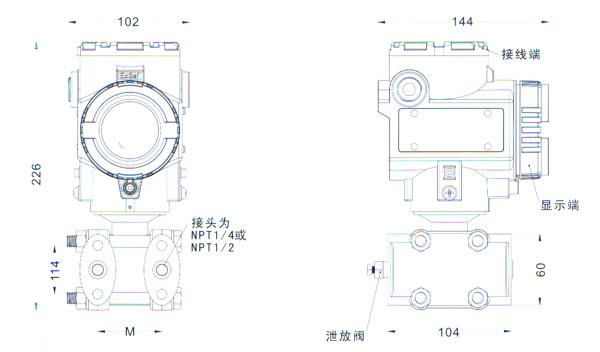

外形尺寸图
测量范围（代码）
3,4,5
6,7
8
9
0
M（mm）
54
56
57
58
59
引压连接接头
（A）锥管阴螺纹连接（选型代码为Y）
1、变送器压力腔法兰
2、"0"密封圈
3、锥管阴螺纹连接接头
4、螺栓
（A）球锥连接（选型代码为D4）
1、变送器压力腔法兰
2、"0"密封圈
3、锥管阴连接接头M20×1.5阳螺纹
4、螺栓 5、螺母
6、球形接头（Ø13处可引压管焊接）
现场安装连接
水平配管的安装
垂直配管的安装
