JLQD系列型罗茨气体流量计具有容积式气体流量计的典型误差曲线和压力损失曲线所表述的特征,该系列罗茨气体流量计口径从25mm到600mm,流量从2-10000立方米每小时



        的



JLQD系列罗茨气体流量计规格及技术参数一览表

型号/TYPE

口径Caliber
(mm)

****流量Max Flow Rate
(m3/h)

始动流量Start Move Rate(m3/h)

****压损 Max Pressure Loss (Pa)

压力等级Pressure Class(MPa)

精度等级Accuracy Class

量程比Measure Ratio

*JLQD-25/20

25

20

0.12

200

0.6、1.0

2.5

10:1

*JLQD-25/20A

25

20

0.06

100

0.6

1.5

20:1

*JLQD-30/30

30

30

0.2

250

0.6、1.0

2.5

20:1

*JLQD-30/30A

30

30

0.08

100

0.6

1.5

30:1

*JLQD-40/40

40

40

0.3

250

0.6、1.0

2.5

30:1

*JLQD-40/40A

40

40

0.08

130

0.6

1.5

40:1

*JLQD-50/60A

50

60

0.2

110

0.6

1.5

30:1

*JLQD-50/65A

50

65

0.2

130

0.6

1.5

30:1

*JLQD-50/70A

50

70

0.2

150

0.6

1.5

35:1

*JLQD-50/90A

50

90

0.22

200

0.6

1.5

45:1

JLQD-80/100A

80

100

0.25

200

0.6

1.5

40:1

JLQD-80/130A

80

130

0.25

230

0.6

1.5

45:1

#JLQD-80/150

80

150

1

300

0.6、1.0

2.5

30:1

*JLQD-80/150A

80

150

0.25

260

0.6

1.5

60:1

JLQD-80/200A

80

200

0.25

200

0.6

1.5

70:1

JLQD-100/200

100

200

2

300

0.6、1.0

2.5

30:1

#JLQD-100/220

100

220

2

300

0.6、1.0

2.5

30:1

*JLQD-100/220A

100

200

0.25

210

0.6

1.5

60:1

*JLQD-100/250A

100

250

0.25

230

0.6

1.5

60:1

*JLQD-100/300A

100

300

0.3

260

0.6

1.5

80:1

#JLQD-150/350

150

350

1

300

0.6、1.0

2.5

30:1

#JLQD-150/500

150

500

2

300

0.6、1.0

2.5

30:1

#JLQD-150/650A

150

650

0.6

300

0.6

1.5

80:1

#JLQD-200/800

200

800

4.5

350

0.6

2.5

30:1

#JLQD-250/1200

250

1200

5.5

400

0.6

2.5

30:1

#JLQD-250/1600

250

1600

9.5

500

0.6

2.5

30:1

#JLQD-400/3400

400

3400

20

500

0.6

2.5

30:1

#JLQD-600/10000

600

10000

60

850

0.4

2.5

30:1


(以上数据如有修改恕不另行通知) (If the above data will be modified forgive us not to notice.)
注:“*”表示该型号仪表有铝型和铸铁型两种形式;“#”表示只有铸铁型;无附加符号的表示只有铝型。
建议:流量计进出口方向应尽量采用上进下出的方式。

我厂生产的所有型号流量计均可配智能型积算仪对流量进行工况流量到标准流量的换算






        用户安装使用前,应详细阅读此说明,以保证流量计正确安装,合理使用,确保仪表的的正常运行和计量精度。
        1、选用流量计前应根据所计量气体的压力、流量、温度及工艺流程所要求的进出口方向选用适当的型号、规格(计算方法见“流量换算”)。 管道的直径、与测量点的距离、管路中弯头的数量、流量计与其他管道设备的位置以及选用的量程是否适当,都会直接影响到流量计的始动流量灵敏度。本手册的始动流量值为实验室检测获得的数据。
        2、流量计需安置在适当的工作环境中,温度为-30--50℃,湿度为10—90%。避免安置在露天和长期阳光直射的位置以及容易浸水或潮湿的场所。安装位置需留有足够的维修空间。
        3、流量计安装前,应去除其进出口的封装物,流量计上游应安装过滤器或过滤网罩,以防止锈渣、焊渣及其它杂质进入计量室,卡死转子。打压测试的压力,不能超过订货时提供的管道压力,否则会击穿压力传感器。
        4、流量计安装时,无论进出口为垂直或是水平,都必须保持转子轴线水平和管道的同心度。如果施工的工况不能满足同心度要求,建议在流量计前端加装波纹补偿器。流量计在水平安装时,必须在管道上安装支撑架。
        5、当气体压力波动范围较大时,为保证计量精度,流量计上游应安装调压器。
        6、流量计安装时应设置前后阀门和旁通管路,以保证维修保养时,不必停气。图4、图5、图6分别为A、B、C(进出口方向分别为上进下出、下进上出、左进右出)三种流量计安装管路典型系统图,以供用户参考。(注意:流量计的安装尽量采用A种)
        7、流量计安装管路各部分配管尺寸必须适当,不得使流量计本体承受不正常的外力。
        8、流量计运行前,应从注油口中注入润滑油(GB486-65高速机油H3-5)至油标中线,根据运行情况定期添加或更换润滑油。加注润滑油时,必须关闭流量计前后阀门,将流量计内气体排空后,再加注润滑油。
        9、流量计投入运行前,所有阀门应缓慢开闭,防止突然冲转,损坏流量计。
        10、锥形滤网应安装在表体上。对于气体上进下出的安装,过滤网锥体应对着气流来源方向。对于气体下进上出的安装,则两个方向都应安装有过滤网罩。如图7所示。
        11、流量计长期停用时,应将润滑油放空,将计量室用汽油冲洗干净后,封住进出口,置于干燥处。
        12、流量计投入运行一段时间后,如发现过滤器压降增大,应清洗过滤器或更换过滤介质;如发现流量计压降增大,灵敏限升高时,可用干净汽油或煤油冲洗计量室。
        13、流量计安装连接尺寸,见表2及图7,法兰尺寸符合国家标准GB/T9112-2000《钢制管法兰》


11

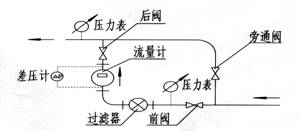

图4    A型流量计(上进下出)安装管路平面图       图5    B型流量计(下进上出)安装管路平面图

1

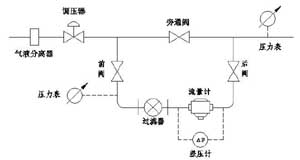

图6    C型流量计(左进右出)安装管路平面图

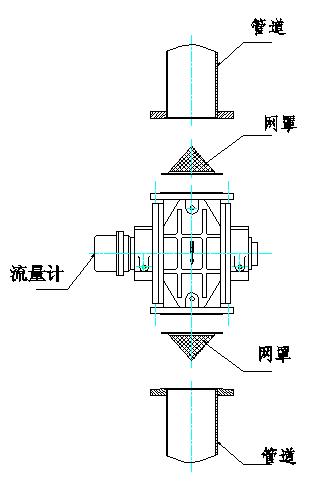

图7    网罩安装示意图

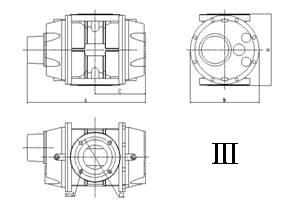

图8     三种结构形式

JLQD系列罗茨气体流量计安装尺寸一览表

型号/TYPE
公称通径
Inside nominal diameter
A
(mm)
C
(mm)
W
(mm)
H
(mm)
重量Weight
(kg)
结构形式Structure Modality
法兰Flange
C1
n-d

*JLQD-25/20

25

276

108

150

128

5

I

65

4-M10

*JLQD-25/20A

25

298

107

135

144

5(9)

I

75

4-M10

*JLQD-30/30

30

309

125

150

128

6

I

80

4-M12

*JLQD-30/30A

30

323

119

135

144

6(11)

I

90

4-M12

*JLQD-40/40

40

342

141

150

128

7

I

100

4-M12

*JLQD-40/40A

40

353

134

135

144

7(13)

I

100

4-M12

*JLQD-50/60A

50

344

145

195

190

13(22)

II

110

4-M12

*JLQD-50/65A

50

344

145

195

190

13(22)

II

110

4-M12

*JLQD-50/70A

50

344

145

195

190

14(25)

II

110

4-M12

*JLQD-50/90A

50

356

152

195

190

16

II

110

4-M12

JLQD-80/100A

80

384

165

195

190

20(28)

II

150

4-M16

JLQD-80/130A

80

384

165

195

190

20(28)

II

150

4-M16

#JLQD-80/150

80

414

168

200

190

18.5

I

150

4-M16

*JLQD-80/150A

80

404

175

195

190

24

II

150

4-M16

JLQD-80/200A

80

444

183

215

240

30

II

150

4-M16

JLQD-100/200

100

495

209

202

190

28

I

170

4-M16

#JLQD-100/220

100

472

198

236

240

45.5

I

170

4-M16

*JLQD-100/220A

100

460

191

215

240

32

II

170

4-M16

*JLQD-100/250A

100

481

202

215

240

38(58)

II

170

4-M16

*JLQD-100/300A

100

551

237

215

240

40(60)

II

170

4-M16

#JLQD-150/350

150

497

222

314

360

75

I

225

8-M16

#JLQD-150/500

150

573

265

314

360

86.5

I

225

8-M16

#JLQD-150/650A

150

625

275

370

380

95

II

225

8-M16

#JLQD-200/800

200

625

258

500

540

180

I

280

8-M16

#JLQD-250/1200

250

739

315

500

510

233

I

335

12-M16

#JLQD-250/1600

250

810

350

500

510

243

I

335

12-M16

#JLQD-400/3400

400

1330

700

740

760

1120

III

495

16-M20

#JLQD-600/10000

600

2081

1040

1120

1080

2700

III

705

20-M24

注:“*”表示该型号仪表有铝型和铸铁型两中形式;“#”表示只有铸铁型;无附加符号的表示只有铝型
