JLQD系列A型罗茨气体流量计,是计量流经管道中气体流量的容积式仪表。具有工作压力范围大、抗震与抗脉动流性能好、流量量程宽、精度高、体积小、重量轻、安装维修方便、使用可靠等特点,同时对流通介质的适应性强,可广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量,是国内外城市燃气、油田化工、科学研究等部门理想的流量计量装置。在企业的现代化管理、经济核算及节约能源等方面起着重要作用。流量计标准型主要由测量和积算两大部分组成,能就地指示累计流量,可根据需要配置温压补偿积算仪和各种接口关系,以满足用户不同的使用要求。 |
型号/TYPE |
口径Caliber |
****流量Max Flow Rate |
始动流量Start Move Rate(m3/h) |
****压损 Max Pressure Loss (Pa) |
压力等级Pressure Class(MPa) |
精度等级Accuracy Class |
量程比Measure Ratio |
*JLQD-25/20 |
25 |
20 |
0.12 |
200 |
0.6、1.0 |
2.5 |
10:1 |
*JLQD-25/20A |
25 |
20 |
0.06 |
100 |
0.6 |
1.5 |
20:1 |
*JLQD-30/30 |
30 |
30 |
0.2 |
250 |
0.6、1.0 |
2.5 |
20:1 |
*JLQD-30/30A |
30 |
30 |
0.08 |
100 |
0.6 |
1.5 |
30:1 |
*JLQD-40/40 |
40 |
40 |
0.3 |
250 |
0.6、1.0 |
2.5 |
30:1 |
*JLQD-40/40A |
40 |
40 |
0.08 |
130 |
0.6 |
1.5 |
40:1 |
*JLQD-50/60A |
50 |
60 |
0.2 |
110 |
0.6 |
1.5 |
30:1 |
*JLQD-50/65A |
50 |
65 |
0.2 |
130 |
0.6 |
1.5 |
30:1 |
*JLQD-50/70A |
50 |
70 |
0.2 |
150 |
0.6 |
1.5 |
35:1 |
*JLQD-50/90A |
50 |
90 |
0.22 |
200 |
0.6 |
1.5 |
45:1 |
JLQD-80/100A |
80 |
100 |
0.25 |
200 |
0.6 |
1.5 |
40:1 |
JLQD-80/130A |
80 |
130 |
0.25 |
230 |
0.6 |
1.5 |
45:1 |
#JLQD-80/150 |
80 |
150 |
1 |
300 |
0.6、1.0 |
2.5 |
30:1 |
*JLQD-80/150A |
80 |
150 |
0.25 |
260 |
0.6 |
1.5 |
60:1 |
JLQD-80/200A |
80 |
200 |
0.25 |
200 |
0.6 |
1.5 |
70:1 |
JLQD-100/200 |
100 |
200 |
2 |
300 |
0.6、1.0 |
2.5 |
30:1 |
#JLQD-100/220 |
100 |
220 |
2 |
300 |
0.6、1.0 |
2.5 |
30:1 |
*JLQD-100/220A |
100 |
200 |
0.25 |
210 |
0.6 |
1.5 |
60:1 |
*JLQD-100/250A |
100 |
250 |
0.25 |
230 |
0.6 |
1.5 |
60:1 |
*JLQD-100/300A |
100 |
300 |
0.3 |
260 |
0.6 |
1.5 |
80:1 |
#JLQD-150/350 |
150 |
350 |
1 |
300 |
0.6、1.0 |
2.5 |
30:1 |
#JLQD-150/500 |
150 |
500 |
2 |
300 |
0.6、1.0 |
2.5 |
30:1 |
#JLQD-150/650A |
150 |
650 |
0.6 |
300 |
0.6 |
1.5 |
80:1 |
(以上数据如有修改恕不另行通知) (If the above data will be modified forgive us not to
notice.)
注:“*”表示该型号仪表有铝型和铸铁型两种形式;“#”表示只有铸铁型;无附加符号的表示只有铝型。
建议:流量计进出口方向应尽量采用上进下出的方式。
我厂生产的所有型号流量计均可配智能型积算仪对流量进行工况流量到标准流量的换算

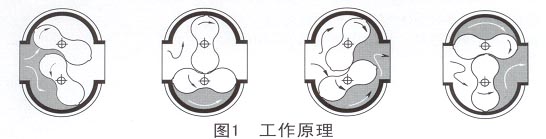

位置1:当下转子以反时针方向转到水平位置时,气体进入计量室和转子的空间
位置2:下转子在水平位置,底部室内存有一个固定体积的气体
位置3:当上下转子继续旋转时,底部计量室内气体被排出
位置4:与上述过程同时,上转子以顺时针旋转至水平位置,仪表上部计量室存有与底部相同体积的气体。每对转子旋转一周,排出等体积气体4次.
所以,当被测气体进入流量计入口端,推动转子旋转,每转动一周就有一定体积流量从出口排出,这就是旋转派量工作原理。转子转动经磁性联轴系统传递给机械计数器,从而累积流经计量室的体积量,达到计量的目的。
型号/TYPE |
公称通径 Inside nominal diameter |
A (mm) |
C (mm) |
W (mm) |
H (mm) |
重量Weight (kg) |
结构形式Structure Modality |
法兰Flange |
|
C1 |
n-d |
||||||||
*JLQD-25/20 |
25 |
276 |
108 |
150 |
128 |
5 |
I |
65 |
4-M10 |
*JLQD-25/20A |
25 |
298 |
107 |
135 |
144 |
5(9) |
I |
75 |
4-M10 |
*JLQD-30/30 |
30 |
309 |
125 |
150 |
128 |
6 |
I |
80 |
4-M12 |
*JLQD-30/30A |
30 |
323 |
119 |
135 |
144 |
6(11) |
I |
90 |
4-M12 |
*JLQD-40/40 |
40 |
342 |
141 |
150 |
128 |
7 |
I |
100 |
4-M12 |
*JLQD-40/40A |
40 |
353 |
134 |
135 |
144 |
7(13) |
I |
100 |
4-M12 |
*JLQD-50/60A |
50 |
344 |
145 |
195 |
190 |
13(22) |
II |
110 |
4-M12 |
*JLQD-50/65A |
50 |
344 |
145 |
195 |
190 |
13(22) |
II |
110 |
4-M12 |
*JLQD-50/70A |
50 |
344 |
145 |
195 |
190 |
14(25) |
II |
110 |
4-M12 |
*JLQD-50/90A |
50 |
356 |
152 |
195 |
190 |
16 |
II |
110 |
4-M12 |
JLQD-80/100A |
80 |
384 |
165 |
195 |
190 |
20(28) |
II |
150 |
4-M16 |
JLQD-80/130A |
80 |
384 |
165 |
195 |
190 |
20(28) |
II |
150 |
4-M16 |
#JLQD-80/150 |
80 |
414 |
168 |
200 |
190 |
18.5 |
I |
150 |
4-M16 |
*JLQD-80/150A |
80 |
404 |
175 |
195 |
190 |
24 |
II |
150 |
4-M16 |
JLQD-80/200A |
80 |
444 |
183 |
215 |
240 |
30 |
II |
150 |
4-M16 |
JLQD-100/200 |
100 |
495 |
209 |
202 |
190 |
28 |
I |
170 |
4-M16 |
#JLQD-100/220 |
100 |
472 |
198 |
236 |
240 |
45.5 |
I |
170 |
4-M16 |
*JLQD-100/220A |
100 |
460 |
191 |
215 |
240 |
32 |
II |
170 |
4-M16 |
*JLQD-100/250A |
100 |
481 |
202 |
215 |
240 |
38(58) |
II |
170 |
4-M16 |
*JLQD-100/300A |
100 |
551 |
237 |
215 |
240 |
40(60) |
II |
170 |
4-M16 |
#JLQD-150/350 |
150 |
497 |
222 |
314 |
360 |
75 |
I |
225 |
8-M16 |
#JLQD-150/500 |
150 |
573 |
265 |
314 |
360 |
86.5 |
I |
225 |
8-M16 |
#JLQD-150/650A |
150 |
625 |
275 |
370 |
380 |
95 |
II |
225 |
8-M16 |
注:“*”表示该型号仪表有铝型和铸铁型两中形式;“#”表示只有铸铁型;无附加符号的表示只有铝型
