产品特点




维护成本低
维护周期长
 -部件之间摩擦小
 -材料选用考究
 -结构简单
装拆简便
 -阀体可在线维护
 -座圈检测方便
根椐需要可选装如下附件
 -各种型号的传感器
 -远程关闭控制器
 -阀芯位置指示器
 -阀芯开关传感器
技术参数周详
 -符合现行标准
 -多种语言版本
再现性好、精度高
 -滞后性小
 -受温度影响小
结构模块化
 -压力传感器、控制结构和阀体互为独立模块。
 -不同尺寸和压力等级的切断阀具有相同的传感器和控制结构
阀座设计独特(专利产品)
 -座圈抗腐蚀性强,维护周期长
 -低温条件下闭合严密
动行安全可靠
 -防震性好-动态部件维护周期长
 -单悬挂式阀芯
 -压力感应回路短
复位按钮反应灵敏
 -出现以下情况切断阀将自行关闭
 -管道内压力突然变大或变小
 -膜片破裂
双控结构
 -一个标准的切断阀加装一个触发器可以同时监控两级调压器的出口压力




 技术参数


   综合数据

类型
  BAAI HSV086 (公称直径1~12")
  BAAI HSV086 (公称直径≥16")
压力等级
  ANSI 300、NASI 600、ANSI 900(**)
****压力
  50 bar(ANSI 600)
工作温度
  -20℃~60℃
环境温度
  -30℃~60℃
超压范围
  3~49.5 bar(ANSI 300),3~90 bar(ANSI 600)
欠压范围
  0.7~10 bar(*)

   HSV086流量系数

公称直径
Cg值
英寸
毫米

1"
25
480
2"
50
1950
3"
80
4300
4"
100
7050
6"
150
15100
8"
200
26060
10"
250
40800
12"
300
60050

   HSV086尺寸(毫米)和重量(千克)

公称直径
ANSI 300
ANSI 600
ANSI 300/600
英寸
毫米
L
重量
L
重量
H
1"
25
203
30
216
33
555
2"
50
267
45
292
45
615
3"
80
318
65
365
70
655
4"
100
356
105
432
115
665
6"
150
445
195
559
210
715
8"
200
559
295
660
320
867

   DIN3381分级

超压保护精度 AG1: 20~90 bar
AG2.5 : 3~20 bar
欠压保护精度 AG5: 0.7~20 bar
产品通过DIN-DVGM认证


HSV086型切断结构图
HSVS086型切断结构图

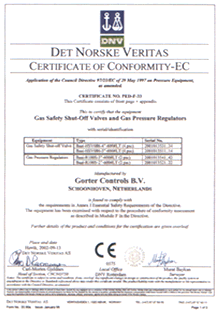

 认证图


BAA1" ANSI 1500型切断阀的出厂合格证

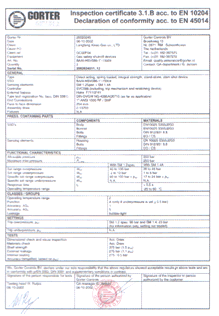

HSV086型切断阀的出厂合格证
