产品介绍




R200
R200系列指挥器式调压器是广泛应用于燃气输配系统、燃气管网和工业气体调压系统的中高压调压器。R200系列调压器具有性能稳定、无噪音、闭合严密和使用寿命长等优点。其内置可调金属活塞克服了轴流式调压器的缺点,特殊设计的专利阀座能确保阀体不受天燃气中的杂质所腐蚀。而且,R200系列调压器只需简单地更换指挥器就能改装成高压放散阀或背压式调压器。用户可选装内置滤网来有效防止大颗粒杂质进入主阀体,指挥器入口的过滤器也能防止管道中的杂质进入指挥器。







R286
R286型调压器为配备了HSV086切断装置的R200型调压器。HSV086型切断阀是应用于燃气输配系统、燃气管网和工业气体调压系统的安全切断阀,其高可靠性已经过了几十年的应用实践证明。HSV086可以通过完全切断流向下游系统的气流提供超压和亏压切断保护。




 产品特点




闭台严密
R200的内置可调金属活塞克服了轴流式调压器的缺点,特殊设计的专利阀座能有效防止阀座  密封被腐蚀,大大延长了阀体寿命。即使在很低的温度下,R200型调压器也能闭合严密。
>>无噪音操作
R200采用专利设计并加装了消音器,将噪音降低到最低到最。根据用户的环境要求,噪音可  降低40dB(A)。另外,R200的多通道技术能够确保调压器几乎无噪音。
>>维护成本低
R200独特设计的活塞可以避免膜片磨损或破裂,其气体通道可使气流通过调压器时不会对阀  座产生冲击.从而维护周期较长。
>>O型圈设计
R200采用弹性0型圈代替垫圈.从而减少了维修及装配时间。
>>维护简便
R200顶部拆装设计便于用户对调压器进行在线检测,缩短维修时间。
>>压力调节精确
R200所配备的指挥器具有很宽的出口压力调节范围和很高的调节精度,可使出口压力稳定而  精确。
>>快捷的供货周期
常规型号空运四周内交货




 R200工作原理





当出口压力超出指挥器的出口压力设定值时,指挥器阀塞关闭。来自主弹簧的预紧力和流经节流器的入口压力产生一个向下的力,使得阀塞紧密关闭。
当出口压力低于传感器出口压力,指挥器阀塞打开。负载压力通过指挥器流向下游,并快于其通过节流器的流动,这使得阀塞上部的负载压力降低,并使入口和负载压力间的不平衡力超过主弹簧的预紧力而打开阀塞。
R200也可以用作指挥器式压力放散阀或者背压式调压器。
阀塞随着指挥器负载压力的变化而移动,从而控制上游系统压力。主弹簧的预紧力和流经节流器的入口压力共同提供一个向下的压力,使阀保持在紧密的关闭状态。





减压式调压器
背压式调压器

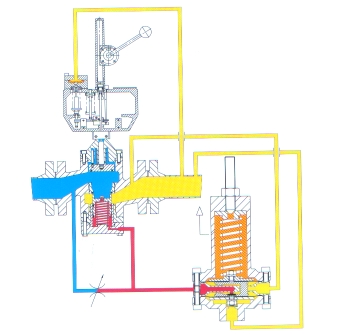

 R286工作原理




  调压器部分的工作原理与R200相同。HSV086安全切断部分是为了防止气压超过****压力或低于最小压力。亏压保护还同时防止皮膜破裂。出口压力由感应元件进行监控。当下游压力超过或低于设定值时,一体化的切断阀立即完全切断。在关闭状态,关闭元件后面的压力将降低至出口压力,入口和出口的压差产生个作用在关闭元件上的附加关闭力,O型圈密封设计又使得关闭更加严密。紧急切断阀可以通过旁通阀手动重设,****和最小设定值分别可调,而且感应元件和调节弹簧都有较大可调范围。






R286工作原理

 技术参数

综合数据
型号
R200系列(R286系列)
压力等级
ANSI150,ANSI300,ANSI600
入口压力范围
3-19bar ANSI150,3-50bar ANSI300,100bar ANSI600
出口压力范围
0.5-19bar ANSI150,0.5-50bar ANSI300,0.5-60bar ANSI600
工作温度
-20℃~60℃
环境温度
-30℃~60℃

流量系数
公称直径
Cg 值
英寸
mm
R200/R200-M
R200(S)/R200(S)-M
R286/R286-M
R286(S)/R286(S)-M
2''
50
2000
1210
1860
1125
3''
80
4000
2800
3720
2600
4''
100
6760
4970
6280
4620
6''
150
14400
10100
13400
9390

R200型尺寸(mm)和重量(kg)
公称直径
ANSI 150/300/600
ANSI 150
ANSI 300
ANSI 600
英寸
mm
¢A
H
¢B
L
重量
¢B
L
重量
¢B
L
重量
2''
50
130
290
152
267
30
165
267
35
165
292
41
3''
80
165
325
191
318
52
210
318
57
210
356
63
4''
100
195
350
229
356
78
254
356
86
274
432
106
6''
150
260
415
279
445
157
318
445
157
356
559
207

R286型尺寸(mm)和重量(kg)
公称直径
ANSI 150/300/600
ANSI 150
ANSI 300
ANSI 600
英寸
mm
A
H
¢B
L
重量
¢B
L
重量
¢B
L
重量
2''
50
212
627
152
292
55
165
292
60
165
292
65
3''
80
238
662
191
356
85
210
356
90
210
356
95
4''
100
270
677
229
432
147
254
432
155
274
432
165
6''
150
336
737
279
559
282
318
559
290
356
559
310

材料规格(标准阀)
部件
材质
部件
材质
阀体
A352-LCC(QT)
或同等材料
消音器
金属泡沫(CvNi)
顶部法兰
S355或A352-LCC(QT)
感应元件
S355或同等材料
阀塞
AIAI 431
膜片
丁腈橡胶带加强尼龙
导套
AIAI 431
控制机构
不锈钢
指挥器阀体
S355或同等材料
阀塞
S355N或同等材料
动态O形圈
氟橡胶(Viton)
阀塞杆
不锈钢
静态O形圈
丁腈橡胶(NBR)
阀座环
不锈钢
欲要更详细资料,请来电索取
