产品简介

 技术参数



高特R50系列圆顶负荷式调压器是具有广泛应适用性的高压调压器,其整体设计为ANSI1500压力等级,具有高流通能力,高可靠性,出口压力范围宽等。



连接尺寸
入口/出口
BSP 1”
供气/排气
BSP 1/4”
阀体尺寸和端口连接型式
DN 1/2”× 1”BSP
最小/****允许温度(TS)
-20℃/+60℃
****进、出口压力
25Mpa
额定流量
2000Nm3/h

 产品特点

 工作原理



>> 极低的维护成本
> 维护周期长
> 装拆简便
- 专利阀体可在线维护
- 阀座密封圈检查简单方便
> 维修备件极少
>> 控制性能优异
- 气室体积大
- 调节精度高 (≤ 1%)
- 关闭压力低 (≤ 2.5%)
- 响应快,稳定性好
- 出口压力范围宽
>> 适应流量范围宽
- 适应流量从几百方到两千方
>> 快捷的供货周期
- 常规型号空运四周内发货
>> 产品安全可靠
- 产品整体为250公斤压力等级设计

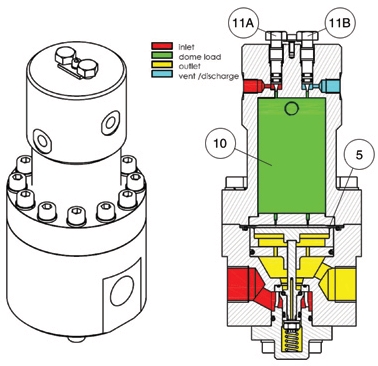

  打开顶腔上部针阀组(11)的进口针阀。使上游气体通 过针阀进入顶腔(10),提高顶腔负荷压力,并作用于 皮膜(5)上,从而提高出口设定压力,打开针阀组(11) 的出口针阀,可以通过放散降低顶腔(10)内的负荷压 力,从而减小出口压力设定值。进出口针阀配台使用 可以达到设定出口压力的目的。

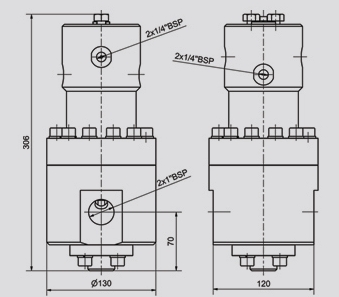

 外形尺寸

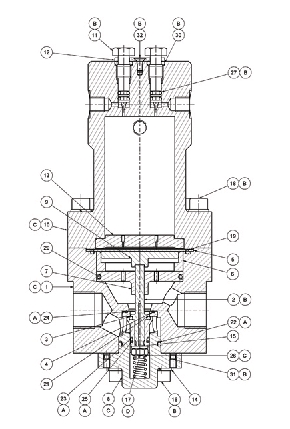

 常用配件表
名称
代码
位置号
皮膜
9301000160470
5
○型圈
8401012303206
21
○型圈
8401031303218
22
○型圈
8401012402112
23
○型圈
8401022001020
24
○型圈
8440012402112
25
