卡司凯特 JR系列放散阀是一种安全装置(SBV),如果出现管道系统下游暂时关闭或无气流、气体超温等偶现事故而使控制点压力超过设定值时,放散阀半泄放一定量的气体。
气体泄放可以保护调压器不致损坏。而当调压器因大开度导致可能失效时,它又有限定工作调压器的出口压力在可接受范围之内的作用。JR系列放散阀规范成其****通量小于相应调压器组失效时全部通量的1%(英国气体运行标准BFC/PS/E26)。
|
|
|
|
|
|
|
|
|
|
|
|
|

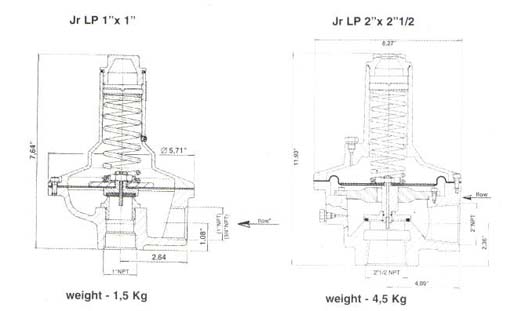

JRLP型可以在最小设定值的压力系统下动作。该放散阀有一个“波纹”膜片,增强了灵敏度并改善了关合动作。皮托管装在膜室终成内,以期达到****泄放通量。为了保有皮托管的放大效果作用,顶盖上不应开孔。这种释放阀有1"×1"或2"×21/2"(出口)锥管螺纹(NPT)的接头。
|
|
|
|
|
|
|
|
|
元件 |
材料规格 |
阀体 |
铝合金 SAE 323 |
上盖 |
铝合金 SAE 323 |
阀座 |
黄铜 |
膜盘 |
铝 |
阀盘 |
黄铜 |
膜片 |
丁腈橡胶 |
弹簧 |
碳钢 |
弹簧调节套 |
尼龙 |
顶盖 |
铝合金 SAE 323 |
|
|
|
|
|
压力范围 |
颜色 |
JRLP
1"×1" |
4"-9" wc |
蓝 |
8"-20" wc |
灰 |
19"-40" wc |
绿 |
1,3 psig-3,5 psig |
黑 |
JRLP
2"×21/2" |
3" wc-6" wc |
蓝 |
5,2" wc-10" wc |
绿 |
9,2" wc-15.2" wc |
灰 |
0.5 psig- 1,15 psig |
黑 |
1 psig-5psig |
白/黑 |
|
|
|
|
|
|
|
|
超过设定点压力的增加量 |
设定点 |
2"WC |
6"WC |
1/2psig |
1psig |
2psig |
3psig |
5psig |
JRLP
1"×1" |
10"WC |
400 |
600 |
2,000 |
5800 |
- |
- |
- |
1/2" PSIG |
- |
- |
4,200 |
6000 |
8000 |
- |
- |
1 PSIG |
- |
- |
4,000 |
6100 |
8000 |
- |
- |
2 PSIG |
- |
- |
4,100 |
6200 |
8300 |
- |
- |
JRLP
2"×21/2" |
10" WC |
1,000 |
2,500 |
6,000 |
18000 |
22000 |
- |
- |
1/2" WC |
- |
- |
8,000 |
16000 |
27000 |
29000 |
- |
1 psig |
- |
- |
- |
16000 |
28000 |
32000 |
40000 |
2 psig |
- |
- |
- |
16000 |
25000 |
34000 |
44000 |
|
|
|
|
|
|
|
|
JRA和JRB型的阀体材料是铝合金或球墨铸铁,允许压力达7 bar。两种型号均适用于天然气、液化石油气和人造气体。可垂直或水平安装在管道上。该系列阀阀体的独特设计使其具有大流通量,这是它的优势。
|
|
|
|
|
|
|
|
|
元件 |
规范 |
阀体 |
铝 SAE 323 |
上盖,底座 |
球墨铸铁 A536 |
阀杆 |
铝 SAE 323 |
阀座 |
不锈钢 AISI 304 |
阀座,阀 |
黄铜 |
|
|
|
|
JRA |
3 psig-15 psig |
JRB |
15 psig-101 psig |
|
|
|
|
|
超过设定点压力的增加量(psi) |
|
设定点(psig) |
2 |
4 |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
JRB
1"×1" |
5 |
3535 |
5110 |
6090 |
6860 |
7735 |
- |
- |
- |
- |
10 |
3815 |
5635 |
6825 |
7910 |
8400 |
- |
- |
- |
- |
15 |
3920 |
5740 |
7280 |
8085 |
8645 |
14040 |
- |
- |
- |
JRA
1"×1" |
20 |
- |
5810 |
- |
7630 |
8400 |
11375 |
12285 |
12740 |
- |
30 |
- |
5355 |
- |
8925 |
9905 |
11830 |
12530 |
12985 |
13195 |
50 |
- |
6370 |
- |
10920 |
12740 |
14560 |
15925 |
18235 |
19565 |
75 |
- |
7875 |
- |
12285 |
15925 |
15925 |
19110 |
21420 |
25060 |
|
注:流量 立方英尺/小时 天然气 =0.61(比重) |
|
