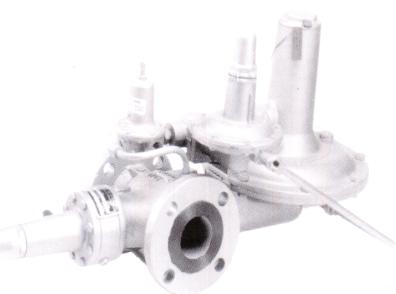

介绍

   ATHOS减压器为指挥器操作型减压器,其主要特色是从最小量至****量,其调压精确度均维持在±0.5%。
   ATHOS减压器极适合在天然气供气系统中交易收费,使用固定参数计量的减压,或其它要求精确减压的场所。

  操作限制

****入口压 bar (psig)
阀座直径(inches)
出口压力 mm WC(psig)
10.0 bar(150 psig)
1/4",3/8",1/2"
75 mm WC-4.2 bar(1),(2)
(1) 75 mm WC-2.4 bar使用指挥器 "Power Pilot"型号码 043 (Equimeter)
(2) 1.0 bar-4.2 bar 使用指挥器型号 G14(Gascat)
9.0 bar (130 psig)
3/4"
6.0 bar (80 psig)
1"
2.0 bar (30 psig)
11/4"(*)
(*)无内建关断阀者为选用规格
注:减压动作之进出口最小压差为1.5 psig


  管配件

减压器
牙接
法兰接头
附嵌入式拷克开关
11/2" NPT
2" FLANGE 150# RF
无嵌入式拷克开关
11/2" NPT(附内牙接头)
11/2" NPT
2" FLANGE 150# RF
    G14型指挥器弹簧范围

弹簧范围
指挥器弹簧
弹簧颜色
编号
.5-1.7bar
015020
1.0-3.1bar
014991
2.0-4.5 mbar
014957


  403型指挥器弹簧范围

弹簧范围
指挥器弹簧
弹簧颜色
编号
7.5-16.5 mbar
EQ.05.000
12.5-21 mbar
EQ.05.001
15-35 mbar
绿
EQ.05.002
30-70 mbar
EQ.05.003
55-140 mbar
EQ.05.004
70-350 mbar
EQ.05.005
.2-1.0 bar
EQ.05.006
.7-2.4 bar
EQ.05.007

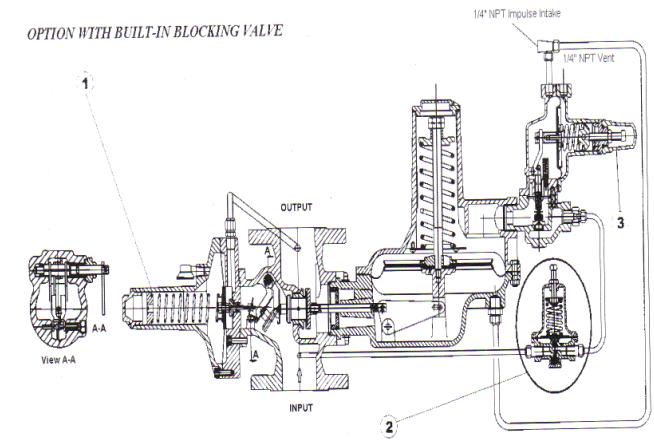

  展示图说

A) 主减压器 GA 302-8 (弹簧闭锁)
B) 指挥器(Equimeter 043)或(Gascat G14)
C) 前置指挥器FS 027或者说Propadave
D) 主阀内建超压关断装置(藉由升压或降压触动)


(1)选用
主减压阀内建超压关断装置为选用,其设计同GIPSH或GIPSL具相同动作原理与手动复归(因1"流孔****压降△P为5.5巴,故无需平衡旁通阀来做压力平衡启动)
(2)前置指挥器
只用于同时出口压力小于700mmWC及入口压超过3.0 bar,否则前置指挥器是不需要的。
(3)前置指挥器043
Equimeter's "Power-Pilot" 能达到其它指挥器无法低于2.3bar 压力控制在0.5%的要求。



  减压阀天然气供应流量

入口压(bar)
封座
Ø
出口压(mbr)
出口压(br)
50
70
100
200
350
700
1
1.5
2.5
3.5
.2
1/4"
150
140
120
-
-
-
-
-
-
1"
205
200
180
-
-
-
-
-
-
-
.35
1/2"
112
112
112
82
-
-
-
-
-
-
3/4"
215
215
200
170
-
-
-
-
-
-
1"
310
310
295
240
-
-
-
-
-
-
.7
1/2"
168
168
168
156
140
-
-
-
-
-
3/4"
320
320
320
328
290
-
-
-
-
-
1"
470
470
470
450
430
-
-
-
-
-
1
1/2"
210
210
210
205
200
158
-
-
-
-
3/4"
400
400
400
420
410
300
-
-
-
-
1"
580
580
580
570
620
470
-
-
-
-
1.5
1/2"
255
255
255
255
250
220
170
-
-
-
3/4"
490
490
490
530
530
490
370
-
-
-
1"
700
700
700
700
760
710
560
-
-
-
2
1/2"
300
300
300
300
300
300
300
250
-
-
3/4"
610
610
610
610
640
640
620
580
-
-
1"
850
850
850
850
980
970
920
800
-
-
2.5
1/2"
360
360
360
360
360
360
360
340
-
-
3/4"
700
700
700
700
750
750
730
680
-
-
1"
990
990
990
990
1140
1140
1140
1090
-
-
3
1/2"
410
410
410
410
410
410
410
390
260
-
3/4"
780
780
780
830
830
830
810
790
620
-
1"
1130
1130
1130
1130
1290
1290
1290
1250
750
-
4
1/2"
510
510
510
510
510
510
510
510
470
270
3/4"
980
980
980
1080
1080
1080
1080
1080
1020
640
1"
1425
1425
1425
1425
1625
1625
1625
1625
1510
790
5
1/2"
620
620
620
620
620
620
620
620
610
540
3/4"
1170
1170
1170
1290
1290
1290
1290
1290
1260
1170
1"
1710
1710
1710
1710
1950
1950
1950
1950
1910
1710
6
1/2"
720
721
720
720
720
720
720
720
720
680
3/4"
1370
1370
1370
1510
1510
1510
1510
1510
1510
1460
1"
2010
2010
2010
2010
2270
2270
2270
2270
2270
2100
7
1/2"
830
830
830
830
830
830
830
830
830
810
3/4"
1550
1550
1550
1705
1705
1705
1705
1705
1705
1690
8
1/2"
980
980
980
980
980
980
980
980
980
980
3/4"
1740
1740
1740
1940
1940
1940
1940
1940
1940
1940
9
1/2"
1089
1089
1089
1089
1089
1089
1089
1089
1089
1089
3/4"
1933
1933
1933
2155
2155
2155
2155
2155
2155
2155
10
1/2"
1198
1198
1198
1198
1198
1198
1198
1198
1198
1198
3/4"
2127
2127
2127
2371
2371
2371
2371
2371
2371
2371
  内建关断装置弹道范围

IPSL(低压系统)关断装置
弹簧范围
弹簧颜色
编号
5-15 mbar
01.50.02
15-35 mbar
01.50.03
18-50 mbar
绿
01.49.23
33-75 mbar
01.50.04
50-150 mbar
01.49.25
100-250 mbar
01.49.49

IPSH(高压系统)关断装置
弹簧范围
弹簧颜色
编号
.2-.5 bar
01.49.11
.3-1.5 bar
绿
01.49.10
1.0-4.22 bar
01.49.09


  材质

  GA 302-8 043
"Power Pilot"
IPSL(低压系统)关断装置 IPSH(高压系统)关断装置
阀体 石墨铸铁 铸铝 石墨铸铁 石墨铸铁
皮膜 BUNA-N 附尼龙网 BUNA-N 附尼龙网 BUNA-N 附尼龙网 BUNA-N 附尼龙网
皮膜上盖 铸铝 铸铝 铸铝 石墨铸铁
封件 BUNA-N BUNA-N PE 高密度塑料 PE 高密度塑料
封座(可选用不锈钢) 黄铜 黄铜 黄铜 黄铜


  维护与检测

一般检测项目
1)检测出口压力
2)检测闭锁压力
3)如配备关断装置检测之
4)如封件磨损,就是瓦斯未滤清


  订购细节

为能提供****减压器,请提供下列信息给我们:
1)****与最小入口压力
2)要求出口压力
3)****与最小工作供应流量
4)瓦斯种类,管配件与法兰规格
