美国FISHER-310A型调压器

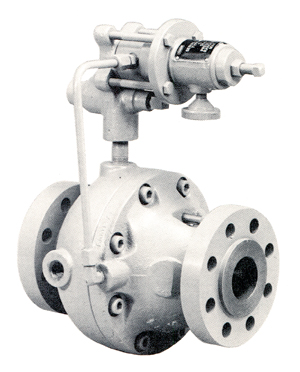

310A　型调压器

◆指挥器式高压调压器，为大容量和精确控制的工程要求而设计
◆轴流式设计，安装空间小，流通能力大
◆控制精确，关闭严密
◆可作监控连接，安全性能卓越
◆全不锈钢内件，使用寿命长
◆进口压力范围：****102 bar
◆出口压力范围：0.69-41.4 bar
◆****流量：570，620 Nm3/h
◆很小的安装直端要求，安装空间要求小
◆可安装于任何位置
◆特别适合于燃气轮机供气
◆精度：±1%
◆连接方式：1"-6" ANSI 150RF/300RF/600RF法兰
◆材料：WCB 钢制阀体
◆温度：-29°～149℃
◆选项：配备两个32A型号指挥器用于工作式监控。配备Kixcel662型调压器电动执行器，实现远程调压
◆可用于天然气、液化石油气、空气等多种气体

　主要零部件材料

　技术参数

零部件名称	材料名称
主阀体	铸钢
指挥器阀体	铸钢
弹簧腔体	钢
阀芯	不锈钢
阀座	不锈钢+TFE
弹簧	钢
皮膜	丁腈橡胶/氟橡胶
皮膜压盘	钢
密封件	丁腈橡胶/氟橡胶

项目	指标
入口压力	****98.3Bar
出口压力	0.69～41.4Bar
工作温度	-29～149℃
C1	21.5～30.2℃
Cg	56～14900
连接尺寸	1¨，NPT螺纹 1¨，2¨，3¨，4¨，6¨ ANSI 150RF/300RF/600RF法兰
重量	20～107kg

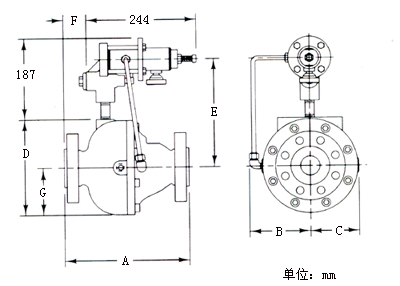

　外形尺寸

阀体尺寸in	A			B	C	D	E	F		G
阀体尺寸in	NPT	300RF	600RF	B	C	D	E	300RF	600RF	G
1	208	197	210	119	90	167	213	30	37	78
2	-	267	286	145	116	229	248	51	52	113
3	-	318	337	165	137	270	270	52	62	133
4	-	368	394	213	184	365	318	79	92	181
6	-	411	442	213	184	365	318	79	92	181

　流量表(Nm³/h)
　阀体尺寸1”

出口压力 bar	进口压力 bar
出口压力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	1286	2360	3403	6510	8580	10640	12700	20960	29210
3.4	-	2330	3403	6510	8580	10640	12700	20960	29210
6.9	-	-	3082	6510	8580	10640	12700	20960	29210
10.3	-	-	-	6130	8580	10640	12700	20960	29210
15.5	-	-	-	5520	360	10612	12700	20960	29210
20.7	-	-	-	-	7290	10210	12600	20960	29210
31	-	-	-	-	-	6400	10830	20930	29210
41.4	-	-	-	-	-	-	-	20210	29210

　流量表(Nm³/h)
　阀体尺寸2”

出口压力 bar	进口压力 bar
出口压力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	5494	9996	1436	27440	36100	44860	53600	88470	123330
3.4	-	9889	14364	27440	36100	44860	53600	88470	123330
6.9	-	-	13319	27440	36100	44860	53600	88470	123330
10.3	-	-	-	27340	36100	44860	53600	88470	123330
15.5	-	-	-	23820	36100	44860	53600	88470	123330
20.7	-	-	-	-	31490	43710	53466	88470	123330
31	-	-	-	-	-	27900	46850	88470	123330
41.4	-	-	-	-	-	-	-	86350	123330

　流量表(Nm³/h)
　阀体尺寸3”

出口压力 bar	进口压力 bar
出口压力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	11631	19805	30364	58020	76490	94926	113364	187118	260898
3.4	-	9889	30364	58020	76490	94926	113364	187118	260898
6.9	-	-	28193	58020	76490	94926	113364	187118	260898
10.3	-	-	-	57860	76490	94926	113364	187118	260898
15.5	-	-	-	50490	75420	94926	113364	187118	260898
20.7	-	-	-	-	66760	92540	113150	187118	260898
31	-	-	-	-	-	59201	99294	187118	260898
41.4	-	-	-	-	-	-	-	182856	260898

　流量表(Nm³/h)
　阀体尺寸4”

出口压力 bar	进口压力 bar
出口压力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	19000	34410	49392	94390	124406	154395	184384	304368	424378
3.4	-	34143	49392	94390	124406	154395	184384	304368	424378
6.9	-	-	46203	94390	124406	154395	184384	304368	424378
10.3	-	-	-	94256	124406	154395	184384	304368	424378
15.5	-	-	-	82812	123066	154395	184384	304368	424378
20.7	-	-	-	-	109532	151179	184250	304368	424378
31	-	-	-	-	-	97498	162890	304368	424378
41.4	-	-	-	-	-	-	-	298659	424378

　流量表(Nm³/h)
　阀体尺寸6”

出口压力 bar	进口压力 bar
出口压力 bar	3.4	6.9	10.3	20.7	27.6	34.5	41.4	69.0	96.5
1.7	25942	45989	66035	126200	166320	206413	246506	406931	567356
3.4	-	45989	66035	126200	166320	206413	246506	406931	567356
6.9	-	-	58960	126200	166320	206413	246506	406931	567356
10.3	-	-	-	126200	166320	206413	246506	406931	567356
15.5	-	-	-	99160	166320	206413	246506	406931	567356
20.7	-	-	-	-	130703	206413	246506	406931	567356
31	-	-	-	-	-	108138	246506	406931	567356
41.4	-	-	-	-	-	-	-	393692	567356

表中数据为标准状态下比重为0.6天然气的流量，换算系数：丙烷：0.628，丁烷：0.548，空气：0.775，氮气：0.789；
其中气体：表中数据乘以0.775，现除以该气体比重的平方根(空气比重=1)
