产品简介

    Zetaflux 系列轴流式调压器，压力高，流量大，进口压力可达10MPa，****流量可达850000Nm3/h.Zetaflux 的应用领域非常广泛，特别适用于门站、发电厂、燃气轮机的供气可用作高压大流量的区域专用调压器、气田上的流量调节器，适用于天然气、液化石油气、空气等多种气体。
　安装维护



◆ 安装维护方便

◆ 竖直安装与横向安装均很方便




　技术性能




◆适用无腐蚀性、预过滤的气体

◆ 进口****压力：10MPa

◆ 出口****压力：6.0MPa

◆ 出口最小压力：0.03MPa

◆设计温度：-20℃～60℃

◆ 调压精度等级：AC=2.5级

◆关闭压力等级：10

◆尺寸规格：公称通径 DN25\DN50\DN80\DN100\DN150

◆ 法兰压力等级：ANSI600RF/RJ、 ANSI300RF、 ANS1150RF




　阀系数Cg和KG

公称直径DN(mm)
25
50
80
100
150
Cg
633
2444
5435
8807
18282
KG
666
2571
5718
9266
19235

　调压器的选择

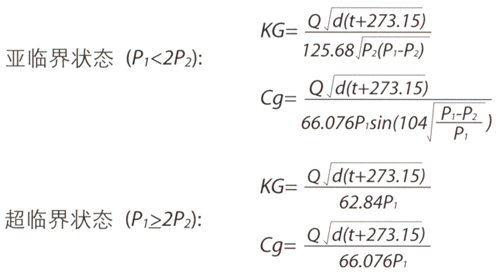

可根据以下公式计算初步选择

式中Q：流量 Nm3/h P1：进口压力MPa(绝对压力) P2：出口压力 MPa (绝对压力)

d：燃气相对密度 t：燃气温度℃

注：根据公式计算出调压器的阀系数以后，对照上表初步选择需要的调压器





　外形尺寸与重量

公称直径DN(Kg)
25
50
80
100
150
A
ANSI150RF
184
254
298
352
451
ANSI300RF
197
267
318
368
473
ANSI600RF
210
286
337
394
508
ANSI600RJ
213
289
340
397
511
B
265
265
303
303
378
C
200
238
275
290
350
D
284
284
360
360
510
E
238
238
275
275
352
t
∮ 10 导管
重量(Kg)
ANSI150
44
61
105
146
308
ANSI300
45
62
109
156
345
ANSI600
46
64
112
165
360
