用途 |
|
| |
| |
|
|
| |
◆ RTJ-*/*NHQ(NH)系列间接作用式调压器应用于高中压、中中压一级燃气输配系统，可作区域调压或工商业用 户、直燃设备的调压稳压设备。
◆ 适用于天然气、人工煤气、液化石油气。
◆ 符合GB16802-1997《城镇燃气调压器》标准。
◆ NH不带切断阀,NHQ带切断阀 |
|
| |
|
|
|
|
| |
主要技术参数 |
|
| |
| |
|
|
| |
◆ 进口压力范围 P1： 0.1～0.8MPa
0.8～2.4MPa
◆ 出口压力范围 P2： 0.02～0.4MPa
0.4～0.8MPa
0.8～1.6MPa
◆ 稳 压 精 度δP2： ±5%
◆ 关 闭 压 力 Pb ： ≤1.15P2n
◆ 工 作 温 度 t ： -20～60℃
◆ 口 径 系 列 ： DN25、DN50、DN80、DN100、DN150
◆ 法 兰 等 级 ： PN1.6MPa ,PN2.5MPa |
|
| |
|
|
|
|
| |

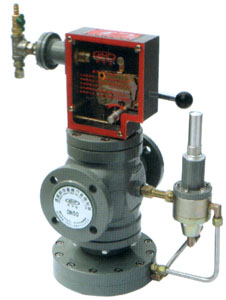

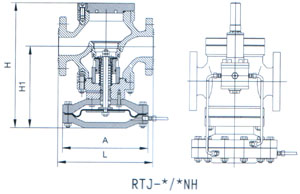

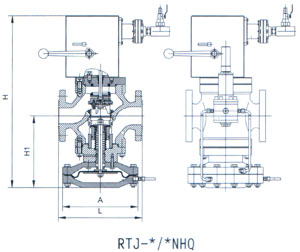

| 结构尺寸(单位:mm) |
|
| |
型号 |
A |
L |
H |
H1 |
连接法兰 |
RTJ-*/25NHQ |
186 |
197 |
520 |
200 |
DN25 |
RTJ-*/50NHQ |
240 |
267 |
548 |
230 |
DN50 |
RTJ-*/80NHQ |
290 |
318 |
575 |
255 |
DN80 |
RTJ-*/100NHQ |
340 |
368 |
600 |
280 |
DN100 |
RTJ-*/150NHQ |
420 |
473 |
640 |
320 |
DN150 |
|
型号 |
A |
L |
H |
H1 |
连接法兰 |
RTJ-*/25NH |
186 |
197 |
320 |
200 |
DN25 |
RTJ-*/50NH |
240 |
267 |
348 |
230 |
DN50 |
RTJ-*/80NH |
290 |
318 |
375 |
255 |
DN80 |
RTJ-*/100NH |
340 |
368 |
400 |
280 |
DN100 |
RTJ-*/150NH |
420 |
473 |
440 |
320 |
DN150 |
|
|
|
|
| |
流量表 |
|
| |
|
|
|
|
出口压力
KPa |
进口压力MPa |
0.2 |
0.4 |
0.8 |
1.0 |
1.6 |
2.5 |
0.1 |
560 |
600 |
690 |
1280 |
2150 |
3700 |
0.2 |
- |
590 |
675 |
1260 |
2150 |
3700 |
0.3 |
- |
580 |
660 |
1240 |
2150 |
3700 |
0.4 |
- |
- |
650 |
1240 |
2150 |
3700 |
0.5 |
- |
- |
610 |
1240 |
2140 |
3700 |
0.8 |
- |
- |
- |
1200 |
2130 |
3700 |
1.0 |
- |
- |
- |
- |
2000 |
3500 |
1.6 |
- |
- |
- |
- |
- |
3300 |
|
|
出口压力
KPa |
进口压力MPa |
0.2 |
0.4 |
0.8 |
1.0 |
1.6 |
2.5 |
0.1 |
1800 |
2200 |
2400 |
3600 |
6300 |
9600 |
0.2 |
- |
2100 |
2400 |
3600 |
6300 |
9600 |
0.3 |
- |
1900 |
2400 |
3400 |
6300 |
9600 |
0.4 |
- |
- |
2220 |
3420 |
6300 |
9600 |
0.5 |
- |
- |
2000 |
3200 |
5800 |
9600 |
0.8 |
- |
- |
- |
3000 |
5800 |
9000 |
1.0 |
- |
- |
- |
- |
5600 |
8200 |
1.6 |
- |
- |
- |
- |
- |
8200 |
|
|
| |
|
|
|
|
出口压力
KPa |
进口压力MPa |
0.2 |
0.4 |
0.8 |
1.0 |
1.6 |
2.5 |
0.1 |
2200 |
2200 |
2400 |
6400 |
20200 |
25500 |
0.2 |
- |
2100 |
2400 |
6300 |
20200 |
25500 |
0.3 |
- |
1900 |
2400 |
6200 |
20200 |
25500 |
0.4 |
- |
- |
2220 |
6100 |
20200 |
25500 |
0.5 |
- |
- |
2000 |
6000 |
20000 |
24600 |
0.8 |
- |
- |
- |
5800 |
20000 |
24600 |
1.0 |
- |
- |
- |
- |
20000 |
24600 |
1.6 |
- |
- |
- |
- |
- |
23600 |
|
|
出口压力
KPa |
进口压力MPa |
0.2 |
0.4 |
0.8 |
1.0 |
1.6 |
2.5 |
0.1 |
5600 |
7000 |
8600 |
10000 |
24600 |
35000 |
0.2 |
- |
6500 |
8600 |
10000 |
24100 |
35000 |
0.3 |
- |
6200 |
8600 |
9900 |
24600 |
35000 |
0.4 |
- |
- |
8500 |
9900 |
24600 |
35000 |
0.5 |
- |
- |
8500 |
9900 |
22500 |
34000 |
0.8 |
- |
- |
- |
9800 |
22400 |
34000 |
1.0 |
- |
- |
- |
- |
22400 |
34000 |
1.6 |
- |
- |
- |
- |
- |
33000 |
|
|
| |
|
|
出口压力
KPa |
进口压力MPa |
0.2 |
0.4 |
0.8 |
1.0 |
1.6 |
2.5 |
0.1 |
9600 |
13000 |
15000 |
28400 |
48000 |
72000 |
0.2 |
- |
11000 |
15000 |
28400 |
48000 |
72000 |
0.3 |
- |
11000 |
15000 |
27300 |
48000 |
72000 |
0.4 |
- |
- |
14000 |
26200 |
48000 |
72000 |
0.5 |
- |
- |
13000 |
26200 |
48000 |
68000 |
0.8 |
- |
- |
- |
25200 |
48000 |
68000 |
1.0 |
- |
- |
- |
- |
26000 |
68000 |
1.6 |
- |
- |
- |
- |
- |
68000 |
|
