用途 |
|
|
|
|
|
|

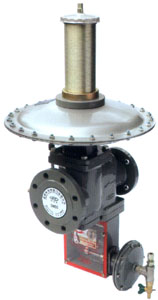

◆ RTZ-KSP系列直接作用式调压器应用于中低压一级燃气输配系统、可作居民小区及工商业用户、直燃设备的调压稳压设备。
◆ 适用于天然气、人工煤气、液化石油气。
◆ 符合GB16802-1997《城镇燃气调压器》标准。 |
|
|
|
|
|
|
|
主要技术参数 |
|
|
|
|
|
|
◆ 进口压力范围 P1: 0.05~0.4MPa
◆ 出口压力范围 P2: l~5KPa 5~10KPa
l0~20KPa 20~30KPa
◆ 稳 压 精 度 δP2: ±l0%
◆ 关 闭 压 力 Pb : ≤1.2P2n
◆ 工 作 温 度 t : -20~60℃
◆ 口 径 系 列 : DN50、DN65、DN80、DN100
◆ 法 兰 等 级 : PN1.6MPa |
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 自力式气动控制
◆ 切断精度 ≤±5%
◆ 反应时间 ≤ 1秒
◆ 人工复位 |
|
|
|
|
|
|
|
|
|
|
|
◆ 超压自动切断
◆ 全平衡式阀芯结构,稳压精度高
◆ 响应速度快,流通能力大
◆ 采用三腔连体阀体,出口放大,流通更畅通
◆ 模块化结构,易于在线维护维修 |
|
|
|
|
|
|
|

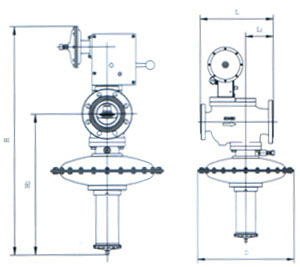

结构尺寸(单位:mm) |
|
|
型号 |
L |
L1 |
D |
H |
H1 |
进口
法兰 |
出口
法兰 |
50KSP |
330 |
125 |
330/436 |
880 |
540 |
DN50 |
DN80 |
65KSP |
350 |
135 |
330/510 |
890 |
545 |
DN65 |
DN100 |
80KSP |
400 |
150 |
436/510 |
910 |
560 |
DN80 |
DN125 |
100KSP |
460 |
158 |
436/510 |
950 |
580 |
DN100 |
DN150 |
|
|
|
|
流量表 |
|
|
|
出口压力KPa |
进口压力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
42 |
65 |
83 |
89 |
100 |
115 |
125 |
140 |
150 |
200 |
250 |
3 |
41 |
65 |
83 |
89 |
100 |
115 |
125 |
140 |
150 |
200 |
250 |
5 |
36 |
65 |
82 |
85 |
100 |
115 |
125 |
140 |
150 |
200 |
250 |
8 |
30 |
65 |
81 |
87 |
100 |
115 |
125 |
140 |
150 |
200 |
250 |
10 |
20 |
60 |
75 |
87 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
15 |
20 |
55 |
75 |
85 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
|
|
|
出口压力
KPa |
进口压力MPa |
0.05 |
0.06 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
1050 |
1150 |
1250 |
1340 |
1500 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
3 |
1040 |
1150 |
1250 |
1340 |
1500 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
5 |
1030 |
1140 |
1240 |
1330 |
1500 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
8 |
1010 |
1120 |
1230 |
1320 |
1495 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
10 |
995 |
1110 |
1220 |
1320 |
1490 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
15 |
950 |
1080 |
1190 |
1290 |
1480 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
20 |
900 |
1040 |
1160 |
1270 |
1470 |
1725 |
1875 |
2100 |
2250 |
3000 |
3750 |
25 |
840 |
990 |
1125 |
1240 |
1450 |
1720 |
1875 |
2100 |
2250 |
3000 |
3750 |
30 |
600 |
760 |
850 |
930 |
1100 |
1265 |
1375 |
1540 |
1650 |
2500 |
3150 |
|
|
|
出口压力
KPa |
进口压力MPa |
0.05 |
0.06 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
1330 |
1620 |
1750 |
1870 |
2100 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
3 |
1320 |
1610 |
1740 |
1870 |
2100 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
5 |
1300 |
1600 |
1730 |
1860 |
2100 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
8 |
1280 |
1570 |
1720 |
1850 |
2090 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
10 |
1260 |
1560 |
1710 |
1840 |
2090 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
15 |
1200 |
1510 |
1670 |
1810 |
2070 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
20 |
1140 |
1450 |
1620 |
1780 |
2060 |
2415 |
2625 |
2940 |
3150 |
4200 |
5250 |
25 |
1060 |
1390 |
1570 |
1740 |
2030 |
2405 |
2625 |
2940 |
3150 |
4200 |
5250 |
30 |
950 |
1300 |
1510 |
1700 |
2000 |
2390 |
2625 |
2940 |
3150 |
4200 |
5250 |
|
|
|
出口压力
KPa |
进口压力MPa |
0.05 |
0.06 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
2100 |
2300 |
2540 |
2675 |
3000 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
3 |
2085 |
2300 |
2490 |
2670 |
3000 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
5 |
2060 |
2280 |
2480 |
2660 |
3000 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
8 |
2020 |
2240 |
2450 |
2650 |
2990 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
10 |
1990 |
2220 |
2440 |
2630 |
2980 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
15 |
1900 |
2150 |
2380 |
2590 |
2960 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
20 |
1800 |
2080 |
2320 |
2545 |
2940 |
3450 |
3750 |
4200 |
4500 |
6000 |
7500 |
25 |
1670 |
1980 |
2250 |
2485 |
2900 |
3430 |
3750 |
4200 |
4500 |
6000 |
7500 |
30 |
1530 |
1870 |
2160 |
2440 |
2860 |
3420 |
3750 |
4200 |
4500 |
6000 |
7500 |
|
|
