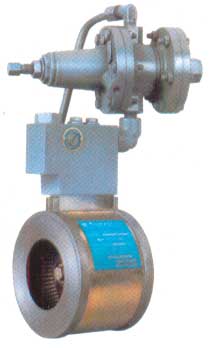

系列型号 |
AFV300系列 |
AFV600系列 |
****入口压力 |
50kg/cm2 |
100kg/cm2 |
出口压力范围 |
125mmH2O-48.5kg/cm2 |
125mmH2O-98kg/cm2 |
尺寸 |
2" |
3" |
4" |
6" |
8" |
12" |
2" |
4" |
6" |
8" |
****流量(Sm3/hrX100) |
525 |
975 |
1650 |
2355 |
3870 |
9000 |
1060 |
3900 |
7300 |
10750 |
减压适用指挥器(参考下表) |
1203/1203EP/ZSC-100/320-100/180 |
ZSC-100/320-100/180 |
释压适用指挥器(参考下表) |
ZSC-150/320-150/180-150 |
ZSC-150/320-150/180-150 |
控制块(选用参考下表) |
组合式或文丘里式歧管 |
组合式或文丘里式歧管 |
可用套环(选用参考下表) |
5L/5/7 |
7 |
套环材质 |
H-Hydrin/B-Buna/V-Viton/N-天然橡胶/F-Fluorosilicone橡胶 |
限流器(限制****流量-%) |
50%或75% |
无 |
50%或75% |
无 |
|
|
|
|
|
系列型号 |
RFV150系列 |
RFV300系列 |
****入口压力 |
19kg/cm2 |
50kg/cm2 |
出口压力范围 |
125mmH2O-18kg/cm2 |
125mmH2O-49kg/cm2 |
尺寸 |
2" |
3" |
4" |
2" |
3" |
4" |
****流量(Sm3/hrX100) |
205 |
400 |
675 |
515 |
1015 |
1710 |
减压适用指挥器(参考下表) |
1203/1203EP/ZSC-100/180 |
ZSC-100/320-100/180 |
释压适用指挥器(参考下表) |
ZSC-150/180-150 |
ZSC-150/320-150/180-150 |
控制块(选用参考下表) |
组合式或文丘里式歧管 |
组合式或文丘里式歧管 |
限流器(限制****流量-%) |
25% 50% 75% |
50% |
25% 50% 75% |
50% |
|
|
|
|
|
|
|
|
|
|
型号 |
****入口压力 |
出口压力设定范围 |
控制原理 |
功能 |
1203 |
10kg/cm2 |
125mmH2O
- 0.35kg/cm2 |
弹簧直控 |
中低压减低压 |
1203EP |
10kg/cm2 |
125mmH2O
- 0.35kg/cm2 |
回馈控制 |
中低压减低压 |
ZSC-180 |
100kg/cm2 |
200mmH2O
- 0.7kg/cm2 |
回馈控制 |
中高压减低压 |
ZSC-120 |
100kg/cm2 |
700mmH2O
- 23kg/cm2 |
回馈遥控 |
中高压减中低压 |
ZSC-100 |
100kg/cm2 |
700mmH2O
- 23kg/cm2 |
回馈控制 |
中高压减中低压 |
ZSC-320-100 |
100kg/cm2 |
10kg/cm2
- 42kg/cm2 |
回馈控制 |
高压减中高压 |
Z* |
100kg/cm2 |
700mmH2O
- 23kg/cm2 |
弹簧直控 |
中压稳压 |
ZSC-138* |
100kg/cm2 |
10kg/cm2
- 42kg/cm2 |
弹簧直控 |
高压稳压 |
ZSC-150 |
100kg/cm2 |
700mmH2O
- 23kg/cm2 |
回馈控制 |
中压释压 |
ZSC-320-150 |
100kg/cm2 |
10kg/cm2
- 42kg/cm2 |
回馈控制 |
高压释压 |
*
**进口压力变化较大时,分别装于ZSC-100,ZSC-320-100前稳定进口压力 |
|
|
|
|
|
|
型号 |
套环 |
组合式歧管 |
文丘里式歧管 |
套环****允许压差 |
稍开 |
全开 |
稍开 |
全开 |
持续 |
间歇 |
AFV-300 |
5L* |
0.1 |
0.35 |
0.04 |
0.12 |
2 |
3.5 |
AFV-300 |
5 |
0.25 |
1 |
0.1 |
0.5 |
8.5 |
12.5 |
AFV-300 |
7 |
1 |
2 |
0.4 |
1.3 |
35 |
50 |
AFV-600 |
7 |
2 |
4 |
0.8 |
1.7 |
70 |
100 |
RFV |
|
0.18 |
1.4 |
0.1 |
1 |
35 |
|
*仅适用于2",3",4",8"的轴流阀
以kg/cm2表示的套环两端的压差 |
|
|
