技术特性
◆
****入口压力：8.79KGF/CM
2
◆
出口压力：6.90kPa-206.9kPa
◆
****流量：289Nm
3
/h
◆
工作温度：-30℃--65℃
◆
180°阀体连接：3/4",3/4"X1",1",1",1"X1-1/4"和1-1/4"NPT螺纹连接
◆
90°阀体连接（仅1803CPB2可选）：3/4",3/4"X1",1"NPT螺纹连接
◆
标准配置：3/4", 1",1-1/4"NPT螺纹

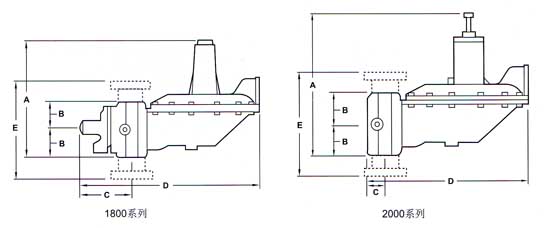

结构图
型号功能表
型号
附加功能说明
排气孔
1803B2 1803B2-HC
无
3/4"或1"NPT
1813B2 1813B2-HC
全量内部放散
1823B2
低压切断
1833B2
全量内部放散，低压切断
1843B2 1843B2-HC
全量内部放散，超压切断
1853B2
全量内部放散，超压切断，低压切断
1883B2 1883B2-HC
超压切断
1893B2
超压切断，低压切断
1853B2 w/USSA
1853B2-HC w/USSA
全量内部放散，超压切断，低压切断
1893B2 w/USSA
1893B2-HC w/USSA
超压切断，低压切断
外形尺寸表
型号
A-90°
A-180°
B
C
D
E
1803CPB2
34.9
63.5
228.6
184.2
206.4
225.4
1883CPB2
111.1
231.8
184.2
206.4
225.4
出口压力弹簧范围
1800系列
2000系列
出口压力KPa
弹簧编号
出口压力KPa
弹簧编号
0.87-1.49
71424P017
3.45-6.90
71411P020
1.37-1.99
71424P018
6.90-17.2
71411P021
2.12-3.49
71424P019
17.2-34.5
71411P022
3.61-6.97
71424P020
34.5-69.0
71411P023
6.90-13.8
71424P021
69.0-103.4
71411P024
10.3-17.2
71424P026
13.8-20.7
71424P022
20.7-34.5
71424P023
